張欣
香蕉视频色版免费電氣股份有限公司 上海嘉定 201800
摘要：隨著近幾年我國經濟水平的高速發展，我國的工業和民用汙水的排放量也隨著人口的增加而不斷加大。工業汙水以及人們生活汙水的排放，對水體的汙染十分嚴重。國家相關部門對於治理汙水排放問題也給予了較大的關注並提高了整治力度。通過出台一係列法律法規來規範日常汙水的排放，從而提升水體的再利用價值。
關鍵詞：自動化監控係統；汙水處理；儀器；儀表
0引言
本文以一些汙水處理廠采用的先進的自動控製係統為出發點，對自動化控製係統進行了一定的分析，闡述了此係統的使用在汙水處理中具有的重要意義。通過研究可以看出自動化控製係統能夠將廢棄的汙水轉變為達標水，在保護土地等多方麵具有良好的作用。從目前的處理方式來看，一般情況下都是采用較為先進的控製技術來處理汙水，然後根據係統運轉過程中收集的參數和數據變化情況，分析係統的運轉情況。
1 係統介紹
汙水處理廠的自動控製係統一般情況下都以計算機控製，其運行係統主要由計算機管理係統、PLC控製係統、儀表儀器控製係統這三個部分組成。在此基礎上，這三個係統經過相互連通、相互轉化，經過一係列的相關係統循環對收集的數據進行集中管理、分散控製、資源共享、工藝聯通、維護起來相對比較方便等一些原則。係統經過相互的配合，在一定程度上保證了汙水處理的效率、質量以及處理速度，從而減輕了人工勞動力，保護了生態環境，而且還實現了汙水處理廠趨於現代化管理模式。隻有保證汙水處理係統的正常運行，才能夠進一步提升汙水的處理質量。
上述所說的自動化檢測儀表屬於自控係統中*關鍵的組成部分之一。通常情況下，所使用的自動化測儀表都是由三個組成部分構成。
第一部分是傳感器。傳感器的作用就是收集係統所檢測到的信號，並將信號進行模擬，傳送到子係統中供下一個環節處理。
第二部分是變送器。變送器的主要作用就是將傳感器所測量的模擬數據轉變為一定頻率的電流信號。電流信號經過相關的可編程序導入模擬量，形成模塊化，這樣便於一些負責人對信號進行分析和處理。
第三部分是觸摸顯示屏。該組成部分的主要作用就是能夠將測量的結果較為直觀地反映在電腦屏幕上，同時將計算的結果也清晰地展現給觀察人，同時也方便了負責人在電腦屏幕上對這些數據進行操作和處理。這三個組成部分隻有巧妙地聯係在一起才能使整個自動化檢測儀表正常運行，任何一部分都缺一不可；缺少任何一部分，就不能稱之為完整的控製係統。自動化檢測儀表具有多方麵的優點，主要有測量正確、數據顯示清晰、反應速度靈敏、便於操作和具有較高的可操作性等優點。在香蕉视频色版免费的工業生產中，此構件使用的頻率相當高。本文以南山鋁材二廠的汙水處理廠為主要例子，深入探討了子控儀表係統的運行和使用。
2 建設簡介
某鋁材二廠汙水處理廠是在 2008 年 4 月份開始建設的，到了2009年5月份左右通水試運行。此廠的主要責任和義務就是對工廠中所排出的汙水進行處理，將廢水中的化學物質經過處理得到中和，同時還要對排出的汙水進行收集並研究汙水中的化學成分，從而確保所排出的水質符合國家相關的質量標準。

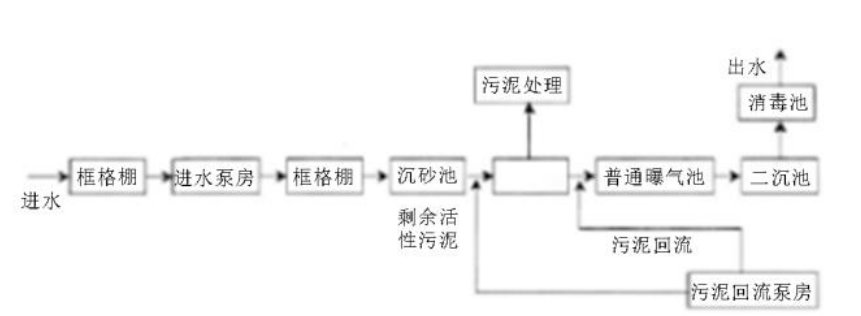

圖 1 汙水處理工藝流程
3主要用儀器介紹
根據施工特點和施工要求，在汙水的處理源頭設置檢測儀表，對整個處理過程進行現場分析和整理。 具體的配置如下：在調節池內放置兩台pH儀器，這兩台儀器的主要作用就是適時的對廢水中的 pH 值進行監控，從而確保進水水質符合相關的標準；在A/O生化池中每隔 10m 左右設置一台溶解氧測定儀，這一切的主要作用就是檢測各個水段溶解氧氣的含量；在排水口處也需要安放一台餘氯測量儀器，主要用於檢測出水口處的餘氯量，然後再配合相關的二氧化氯發生器。此出水口處的水質進步的淨化和控製；在出水口處還應設置一台COD檢測儀，主要用於檢測出水處水質中COD的指標是否合格。
4主要儀表介紹
在自動化監控係統對工廠的汙水處理過程中，需要用到的主要儀表為液位計、液位差計以及流量計。
其安裝的位置也具有很大的差別，一般情況下再進水泵房集池中需要安裝一台液位計，同時還要根據泵房水位值的大小采用自動控製的方式來確保多台水泵能夠同時運轉。某些泵房水位高出所設定的正常值時，這時PLC係統就會按照軟件中所編寫的程序設定，增加水泵運轉的台數將水位降到合理的範圍內，通過減少使用的運轉台數或者全部關閉水泵運轉台數，防止水泵出現過載的現象，在保護的水泵同時也將泵房水位控製在合理的範圍內。
在分配井管道處需要安裝一台電磁流量計，使設置能夠較為準確地實時測量進水量和出水量。在測量的過程中也會收集水質的情況並轉化為具體的信號顯示在流量計中。當某些數值超過預設標準之後，就會啟動相應的控製係統對水量進行控製，從而為運轉而提供實時流量供應。
在此基礎上，自動化監控係統中還會用到溶解氧測定計、COD在線監測儀、藥品添加計量儀以及可編程控製器和觸碰屏。*重要的就是可編程控製器和觸摸屏，通常在主控製室中都會配置相關的可編程控製器和觸摸屏，主要目的就是實時接收和輸入指令，及時處理和計算收集的數據，然後發送指令給外圍的一些儀表來執行相應的程序命令，讓他們在自動化條件下，集中對水質進行宏觀控製，從而保證整套自動化係統具有高效、可靠的處理速度和效率。
5香蕉视频色版免费電氣針對智慧城市水務建設推出能效管理解決方案----AcrelEMS-SW智慧水務能效管理平台
5.1平台概述
香蕉视频色版免费電氣具備從終端感知、邊緣計算到能效管理平台的產品生態體係，AcrelEMS-SW智慧水務能效管理平台通過在汙水廠源、網、荷、儲、充的各個關鍵節點安裝保護、監測、分析、治理裝置，用於監測汙水廠能耗總量和能耗強度，重點監測主要用能設備能效，保護汙水廠運行安全可靠，提高汙水廠能效，為汙水處理的能效管理提供科學、精細的解決方案。
5.2平台組成
AcrelEMS智慧水務綜合能效管理係統由變電站綜合自動化係統、電力監控及能效管理係統組成，涵蓋了水務中壓變配電係統、電氣安全、應急電源、能源管理、照明控製、設備運維等，貫穿水務能源流的始終，幫助運維管理人員通過一套平台、一個APP實時了解水務配電係統運行狀況，並且根據權限可以適用於水務後勤部門管理需要。
5.3平台拓撲圖
5.4平台子係統

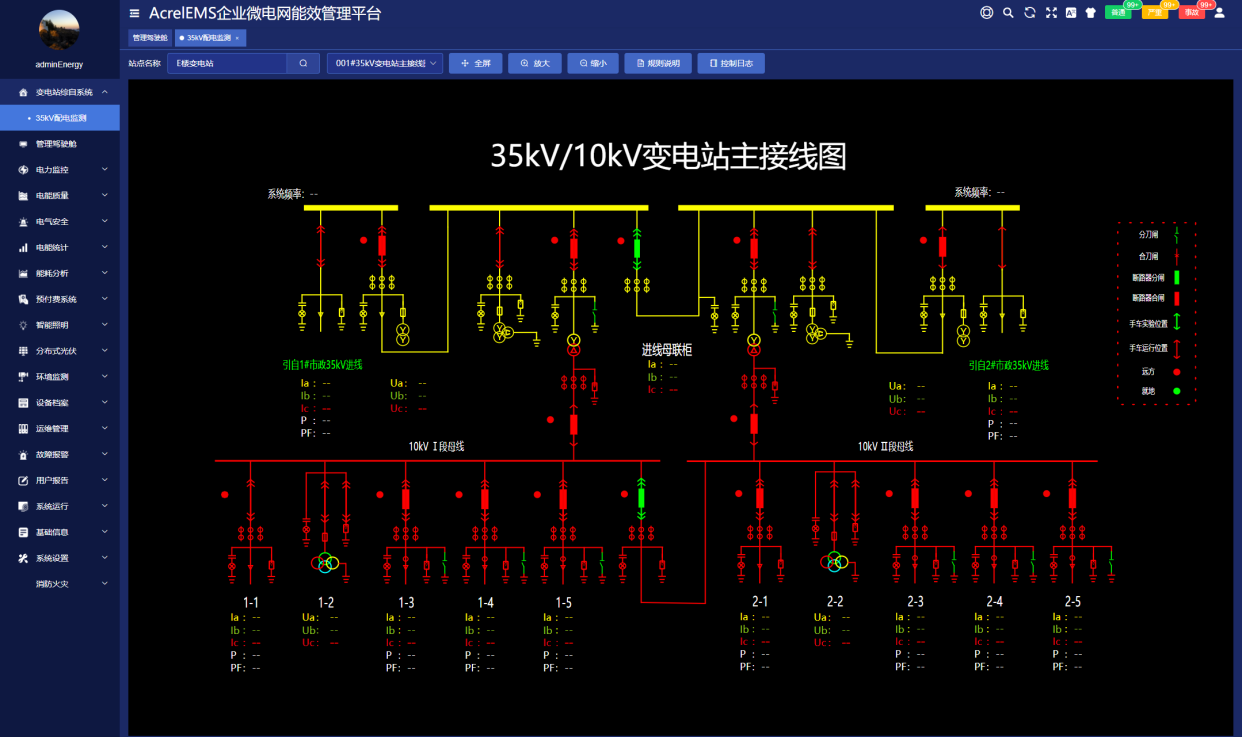

5.4.1變電站綜合自動化係統及電力監控
對水務配電係統中35kV、10kV電壓等級配置繼電保護和弧光保護，實現遙測、遙信、遙控、遙調等功能，對異常情況及時預警。
監測變壓器、水泵、鼓風機的電流、電壓、有功/無功功率、功率因數、負荷率、溫度、三相平衡、異常報警等數據。

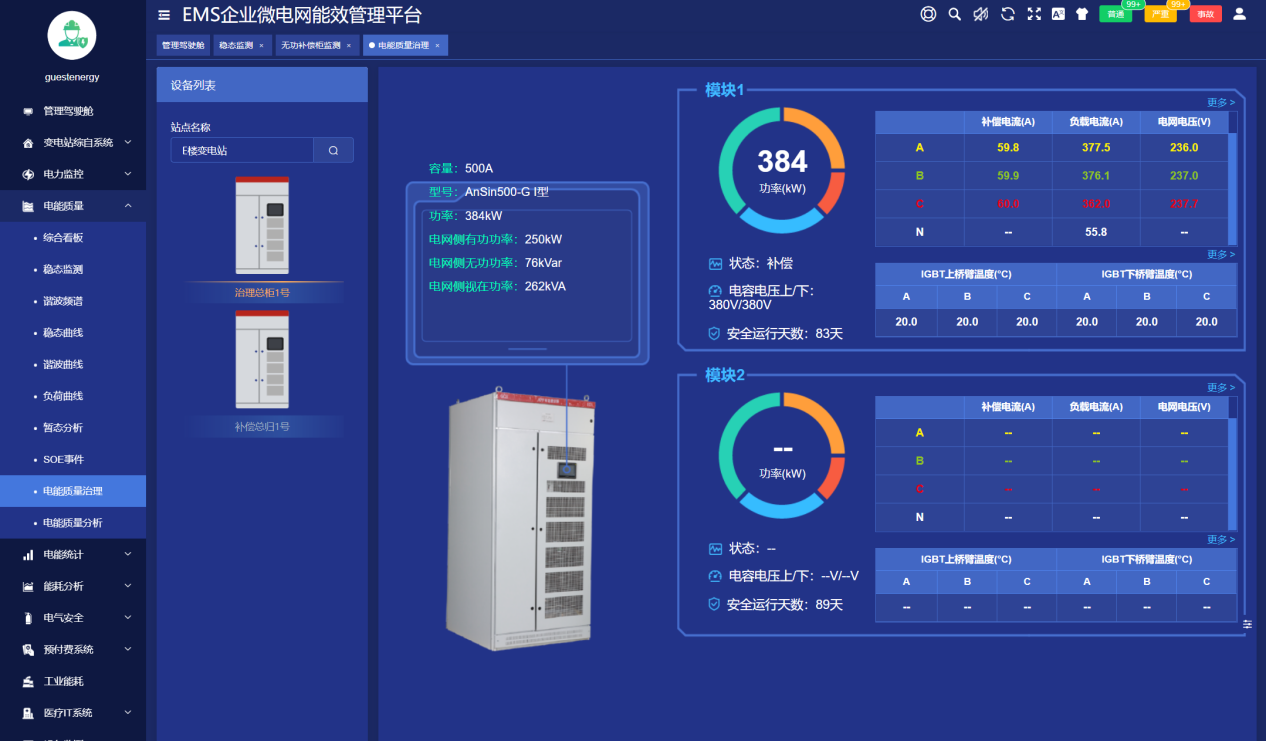

5.4.2電能質量監測與治理
水務中大量的大功率電機、水泵變頻啟動導致配電係統中存在大量諧波，通過監測其配電係統的諧波畸變、電壓波動、閃變和容忍度指標分析其電能質量，並配置對應的電能質量治理措施提高供電電能質量。

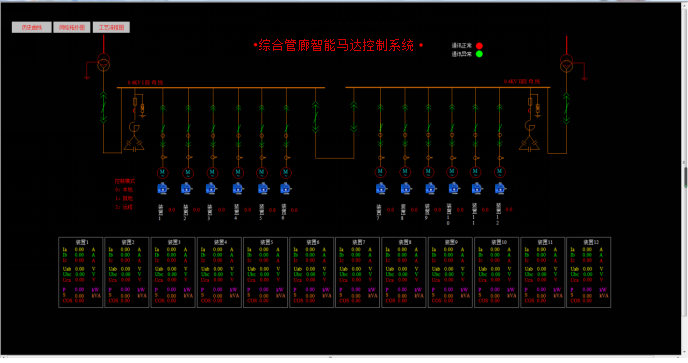

5.4.3電動機管理
馬達監控實現水務中電機的保護、遙測、遙信、遙控功能，電動機保護器能對過載、短路、缺相、漏電等異常情況進行保護、監測和報警。高效、準確地反映出故障狀態、故障時間、故障地點、及相關信息，對電機進行健康診斷和預防性維護。同時支持與PLC、軟啟、變頻器等配合，實現電動機自動或遠程控製，監視、控製各個工藝設備,保障正常生產。
5.4.4能耗管理

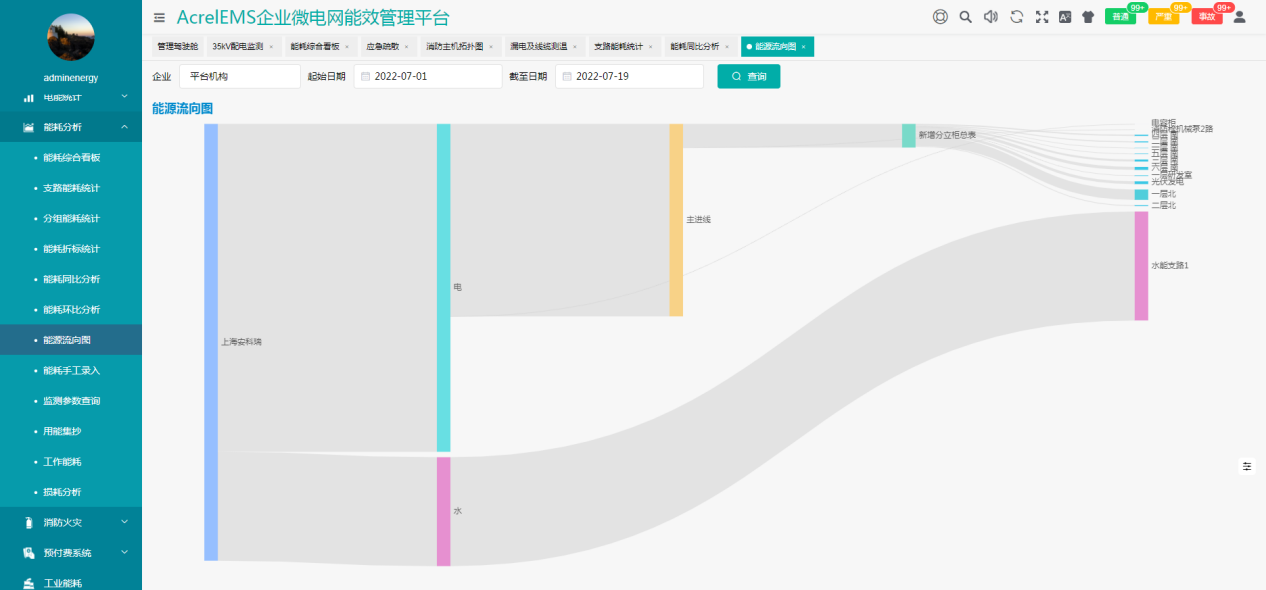

為水務搭建計量體係，顯示水務的能源流向和能源損耗，通過能源流向圖幫助水務分析能源消耗去向，找出能源消耗異常區域。
將所有有關能源的參數集中在一個看板中，從多個維度對比分析，實現各個工藝環節的能耗對比，幫助領導掌控整個工廠的能源消耗，能源成本，標煤排放等的情況。
能耗數據統計采集水務中汙水廠、自來水廠、水泵站等的用電、用水、燃氣、冷熱量消耗量，同環比對比分析，能耗總量和能耗強度計算，標煤計算和CO2排放統計趨勢。
能效分析按三級計量架構，分別進行能效分析，契合能源管理體係要求，可對各車間/職能部門的能效水平進行分析，同比、環比、對標等。通過汙水處理產量以及係統采集的能耗數據，在汙水單耗中生成汙水單耗趨勢圖，並進行同比和環比分析，同時將汙水的單耗與行業/國家/國際先進指標對標，以便企業能夠根據產品單耗情況來調整生產工藝，從而降低能耗。

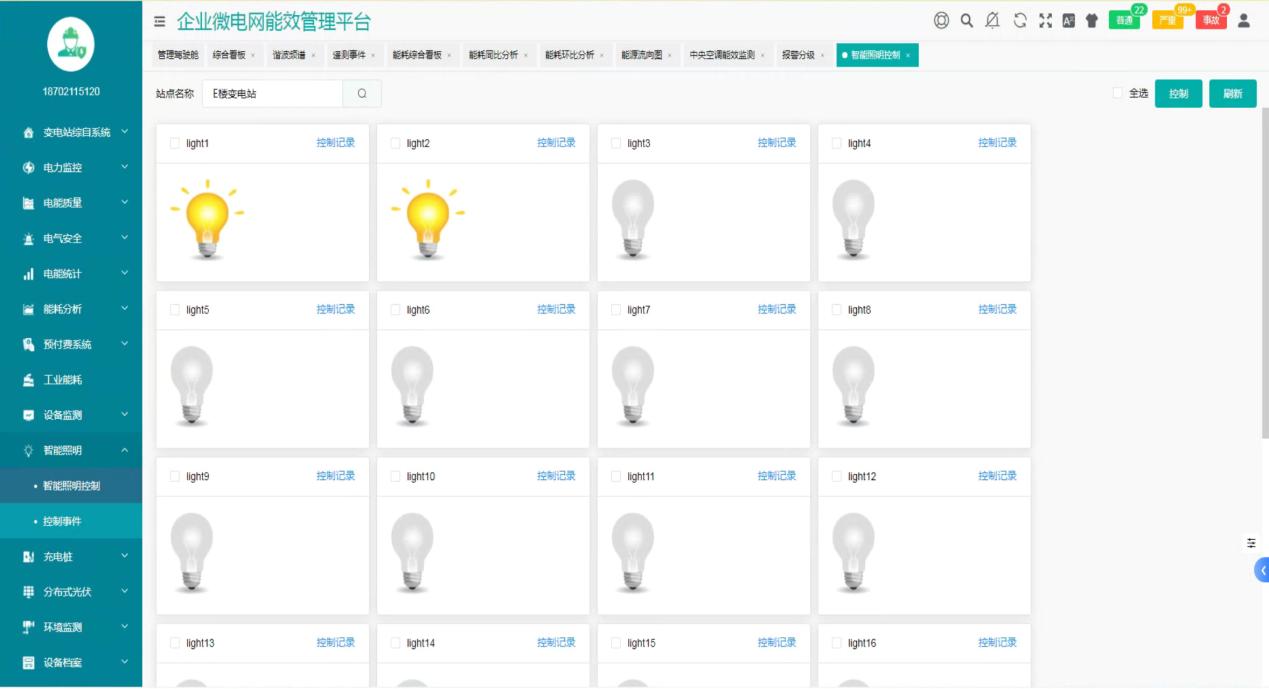

5.4.5智能照明控製
係統為汙水廠、自來水廠、水泵站等提供了照明控製管理方案，支持單控、區域控製、自動控製、感應控製、定時控製、場景控製、調光控製等多種控製方式，模塊可根據經緯度自動識別日出日落時間實現自動控製功能，盡量利用自然光照，實現室內、廠區照明的智能控製達到安全、節能、舒適、高效的目的。
5.4.6電氣安全

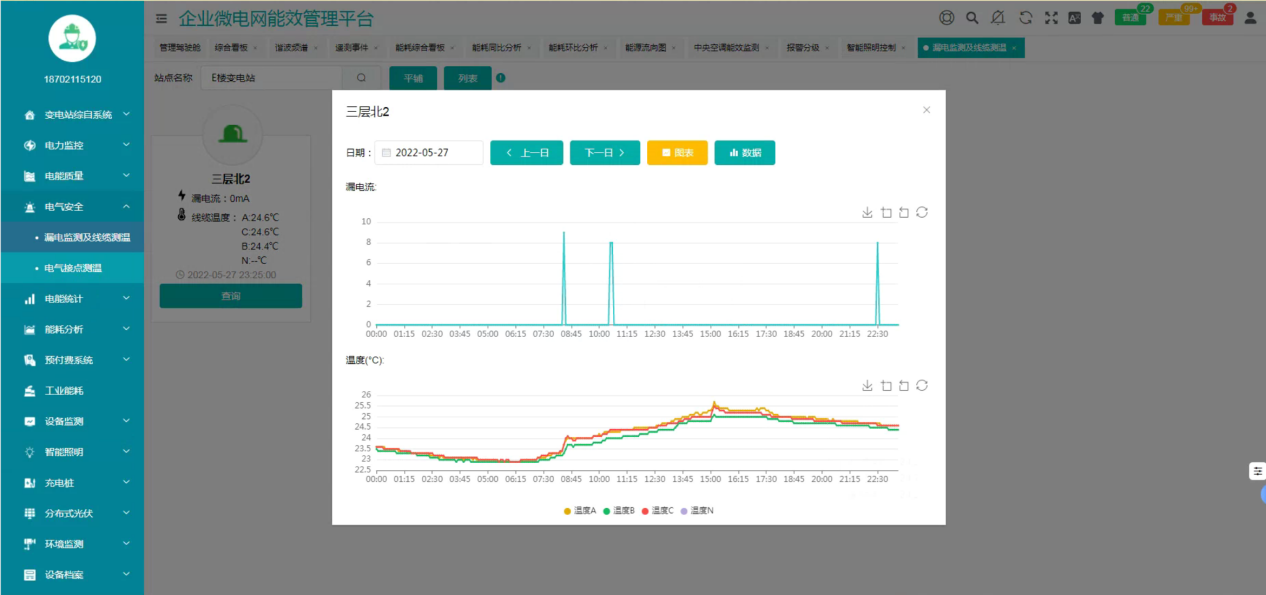

（1）電氣火災監測
監測配電係統回路的漏電電流和線纜溫度，實現對汙水廠、自來水廠、水泵站的電氣安全預警。
（2）消防應急照明和疏散指示
根據預先設置的應急預案快速啟動疏散方案引導人員疏散。係統接入消防應急照明指示係統數據，通過平麵圖顯示疏散指示燈具工作狀態和異常情況。
（3）消防設備電源監測
監測消防設備的工作電源是否正常，保障在發生火災時消防設備可以正常投入使用。
（4） 防火門監控係統
防火門監控係統集中控製其各終端設備即防火門監控模塊、電動閉門器、電磁釋放器的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示終端設備開路、短路等故障信號。係統采用消防二總線將具有通信功能的監控模塊相互連接起來，當終端設備發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位並保存報警信息，保障了電氣安全的可靠性。
5.4.7 環境監測
汙水廠、自來水廠、水泵站等場所溫濕度、煙霧、積水浸水、視頻、UPS電池間可燃氣體濃度展示和預警，保障汙水廠、自來水廠、水泵站等安全運行。當可燃氣體或有害氣體濃度超標可自動啟動排風風機或新風係統，排除隱患，保持良好的水處理環境。
5.4.8分布式光伏監測
實時監測低壓並網櫃每路的電流、電壓、功率等電氣參數及斷路器開關狀態，逆變器運行監視，對逆變器直流側每一光伏組串的輸入直流電壓、直流電流、直流功率，逆變器交流電壓、交流電流、頻率、功率因數、當前發電功率、累計發電量進行監測，以曲線方式繪製上述監測的各個參量的曆史數據。
平台結合廠區實際分布情況，通過3D或2.5D平麵圖顯示分布式光伏組件在屋頂、車棚的分布情況，顯示匯流箱、並網點位置，各個屋頂的裝機容量。

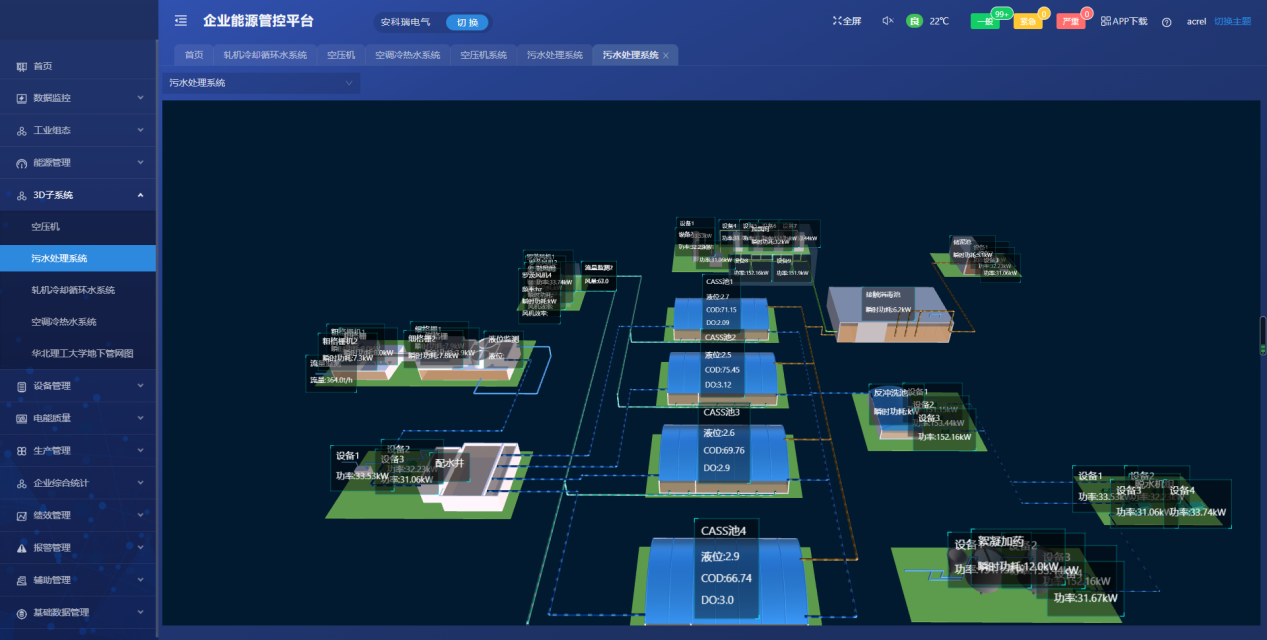

5.4.9工藝仿真監控
平台通過2D、3D方式實時監視粗格柵、汙水提升、細格柵、曝氣沉砂、改良生化處理、二沉、加氯接觸消毒、汙泥濃縮壓濾、生物除臭等工藝設備運行狀態。在格柵清渣機、汙水提升泵、回流泵、曝氣風機、加藥泵、濃縮壓濾機、吸沙泵、吸泥泵等低壓電動機控製櫃或低壓饋電櫃安裝電動機保護，進行短路、過流、過載、起動超時、斷相、不平衡、低功率、接地/漏電、te保護、堵轉、逆序、溫度等保護以及外部故障連鎖停機，與PLC、軟啟、變頻器等配合，實現電動機自動或遠程控製，監視、控製各個工藝設備,保障正常生產。
5.5相關平台部署硬件選型清單
5.5.1電力監控、電能質量、電動機管理及配電室環境監控係統
應用場合（10KV） | 產品 | 型號 | 功能 |
| 10KV進/饋線 |
| AM6-L | 相間電流速斷保護，相間限時電流速斷保護（可帶低壓閉鎖），相間過電流保護（可帶低壓閉鎖），兩段式零序過流保護，反時限相間過流保護（可帶低壓閉鎖），零序反時限過流保護，過負荷保護，控製回路異常告警。 |
10/0.4KV變壓器 | AM6-S | 分合閘位置、手車工作/試驗位置、接地刀閘位置、硬接 點信號(保護跳閘、裝置告警、控製回路斷線、 裝置異常、未儲能、事故總等)、報文(過流、過負荷、超溫報警、過溫報警、裝置告警、PT 斷線、CT 斷線、對時異常等) 、遙控 開關、故障波形分析(故障錄波、故障波形、故障記錄、 跳閘、故障電流電壓)等。 |
智能操控裝置 |
| ASD500 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控製及顯示（標配一路強製加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、櫃內照明控製、RS485接口、高壓櫃內電氣接點無線測溫。 |
10KV計量 |
| APM520 | 該儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過麵板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議;也可將電量信號轉換成標準的直流模擬信號輸出;或帶開關量輸入/輸出，繼電器報警輸出等功能。 |
| 弧光保護 |
| ARB5-M | 主控單元，可接20路弧光信號或4個擴展單元，配置弧光保護（8組）、失靈保護（4組）、TA斷線監測（4組）、11個跳閘出口； |
| ARB5-E | 擴展單元，多可以插接6塊擴展插件，每個擴展插件可以采集5路弧光信號： |
| ARB5-S | 弧光探頭，可安裝於中壓開關櫃的母線室、斷路器室或電纜室，也可於低壓櫃。弧光探頭的檢測範圍為180°，半徑0.5m的扇形區域； |
應用場合（0.4KV） | 產品 | 型號 | 功能 |
| 0.4KV進/出線 |
| APView500 | 相電壓電流＋零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓/電流63次諧波、63組間諧波、諧波相角、諧波含有率、諧波功率、諧波畸變率、K因子）、波動/閃變、電壓暫升、電壓暫降、電壓瞬態、電壓中斷、1024點波形采樣、觸發及定時錄波，波形實時顯示及故障波形查看，PQDIF格式文件存儲，內存32G，16D0＋22D1，通訊2RS485＋1RS232＋1GPS，3以太網接口（＋1維護網口）＋1USB接口支持U盤讀取數據，支持61850協議 |
|
| APM520 | 該儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過麵板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議;也可將電量信號轉換成標準的直流模擬信號輸出;或帶開關量輸入/輸出，繼電器報警輸出等功能。 |
電能質量 |
| ARC | 測量I、U、Hz、cosΦ，具備過電壓保護、欠流鎖定、電網諧波過大保護功能,可控製電容器的投切，RS485/Modbus協議 |
| ANSVC | ANSVC低壓無功功率補償裝置並聯在整個供電係統中，能根據電網中負載功率因數的變化通過控製器控製電力電容器投切進行補償,無功功率補償裝置采用散件組成方案，主要以電容電抗、投切開關、控製器等組成。 |

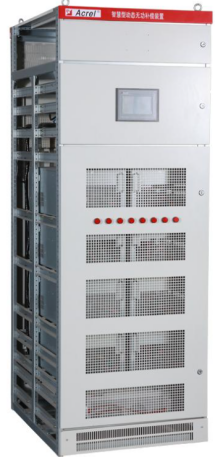

| ANAPF | ANAPF係列有源電力濾波器通過電流互感器采集係統諧波電流，經控製器快速計算並提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，並注入電力係統中，從而抵消非線性負載所產生的諧波電流。 |
電動機保護器 | 電機回路 |
| ARD3M | 智能電動機保護器（以下簡稱保護器）適用於額定電壓至 660V 的低壓電動機回路，集保護、測量、控製、通訊、運維於一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控製方式。可選配不同通訊模塊適應現場通訊需求。該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種櫃體的安裝。具有許昌開普研究院有限公司、國家繼電保護及自動化設備質量監督檢驗中心檢測合格的型式檢驗報告證書和電磁兼容檢驗證書， |
配套附件 | 0.4kV電流互感器 |
| AKH-0.66 | 測量型互感器，采集交流電流信號 |
智能網關 |
| Anet係列 | 8個RS485串口 2kV隔離， 2個以太網接口，支持Modbus RTU、IEC-60870-5-101/103/ 104、CJ/T188、DL/T645等通訊協議設備的接入，支持Modbus RTU、Modbus TCP、IEC-60870-5 -104等上傳協議、支持多中心不同數據服務要求，支持斷點續傳，裝置電源:220V AC/DC。 |
應用場合（配電室） | 產品 | 型號 | 功能 |
環境監測 | 溫濕度 |
| / | 用於配電房溫度和濕度。工作電源：AC/DC 85～265V 工作溫度：-40.0℃～99.9℃ 工作濕度：0%RH～99%RH |
煙霧 |
| / | 光電式煙霧傳感; 電源正極（DC 12V）：+12V，繼電器輸出：常開觸點 |
水侵 |
| / | 接觸式水浸傳感器，監測變電所、電纜溝、控製室等場所積水情況，工作電源：DC 10-30V 工作溫度：-20℃~+60℃ 工作濕度：0%RH~80%RH 響應時間：1s 繼電器輸出：常開觸點 |
局方檢測 |
| / | 監測變壓器、開關、開關櫃的局部放電 |
門禁 |

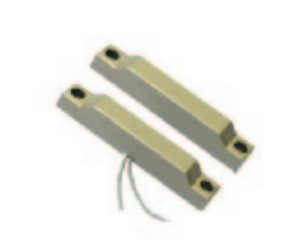

| / | 常開型；感應距離：30-50mm 材質：鋅合金，銀灰色電度 幹接點輸出 |
攝像機 |
| / | 視頻監控 |
開關量模塊 |
| ARTU-KJ8 | 8路開關量輸入,8路繼電器輸出 |
智能網關 |
| ANet-2E4SM | 4路RS485 串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPC UA、ModbusTCP（主、從）、104（主、從）、建築能耗、SNMP、MQTT；（主模塊）輸入電源：DC 12 V ～36 V 。支持4G擴展模塊，485擴展模塊,*多可擴展16路。 |
5.5.2智能照明係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸:144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸:86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電,功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸:144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸:86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電,功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
IP網關 |
| ASL200-485-IP | IP協議轉換器（ALIBUS<-->TCP/IP） 1、1路ALIBUS通信總線接口。 2、1路RS485 3、1路以太網接口，以太網通訊 4、串口速率1200~115200bps可配置。串口支持標準MODBUS-RTU協議。 5、外形尺：96.6mm(W)*70mm(H)*18mm(D)。 6、35mm標準導軌式安裝 7、IP地址設置連接、ALIBUS係統組網擴容、ALIBUS通訊軟件連接 |
IP輔助電源 |
| ASL200-P20 | 輔助電源 1、輸入電壓範圍：176-264VAC 2、輸出電壓及功率：24VDC/20W 3、電壓調整範圍：21.6~29V 4、工作溫度:-40~+70℃ 5、外形尺寸：96.6mm(W)*70mm(H)*18mm(D) 6、35mm標準導軌式安裝 |
5.5.3電氣火災監控係統
應用場合（0.4KV出線、工藝動力箱） | 產品 | 型號 | 功能 |
各變電所、各動力箱 | 0.4KV出線 |
| ARCM200 係列 | 用於檢測TN-C-S、TN-S及局部TT係統中的剩餘電流、溫度等電氣參數，從而預防電氣火災的發生。 |
區域 變電所 | 區域分機 |

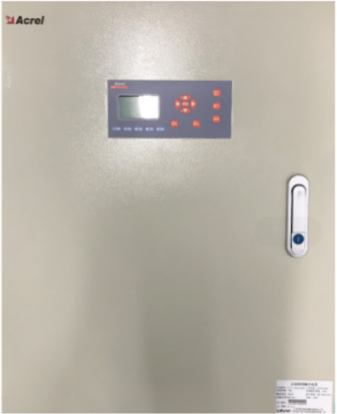

| Acrel-6000/B3 | 接收電氣火災監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，采用485通訊 |
主變點所 監控中心 | 控製主機 |
| Acrel-6000/B | 接收電氣火災監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用485通訊。 |
配套附件 |
|
|
|
|
0.4kV電流 互感器 |
| AKH-0.66 | 測量型互感器，采集交流電流信號。 |
5.5.4消防設備電源監控係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
消防設備電源電壓監控 |
| AFPM3-2AVM | 監測兩路三相交流電壓，二總線通訊。 |
區域 變電所 | 區域分機 |
| AFPM100/B3 | 接收消防設備電源監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
主變點所 監控中心 | 控製主機 |
| AFPM100/B1 | 接收消防設備電源監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |

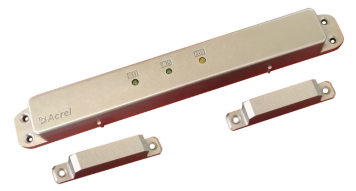

5.5.5防火門監控係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
配電室、綜合樓 | 常開防火門 |
| AFRD-CK(YT)-65 AFRD-CK(YT)-85 AFRD-CK(YT)-120 | 監測常開防火門的開閉狀態。 |
常閉防火門 |
| 單扇：AFRD-CB1(YT) 雙扇：AFRD-CB2(YT) | 監測常閉防火門的開閉狀態。 |
地下箱體防爆車間 | 常開/常閉 防火門 |
| AFRD-MC | 監測常開、常閉防火門的開閉狀態。 |
監測模塊 |
| AFRD-CK/CB | 接收AFRD-MC的狀態信息同步傳輸至防火門監控主機。 |
區域 變電所 | 區域分機 |
| AFRD100/B3 | 接收防火門監控模塊和防火門一體式探測器的信號，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
主變點所 監控中心 | 控製主機 |
| AFRD100/B | 接收防火門監控模塊和防火門一體式探測器的信號以及各區域分機的實時數據，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
5.5.6消防應急照明和疏散指示係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
各變電所、地下箱體、綜合樓 | 集中電源集中控製型消防應急標誌燈具（高防護） |
| A-BLJC-1LROEII1W-A431H (單麵安全出口) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵疏散出口) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵左向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵右向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵雙向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵樓層) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵米標) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
集中電源集中控製型消防應急照明燈具（高防護） |
| A-ZFJC-E*W-A604T8 單管式應急照明燈具 | 防護等級：IP67 設備尺寸：Φ26*L 400、Φ26*L 600、Φ26*L 1200 安裝方式：吸頂、吊掛 設備功率：3、6、9、12、15W |

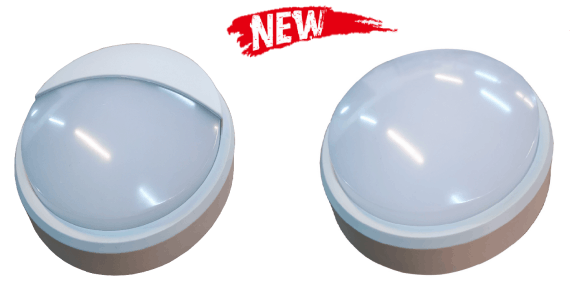

| A-ZFJC-E*W-A603HC 高防護應急照明燈具 | 防護等級：IP67 設備尺寸：Φ175*H 60 安裝方式：吸頂、壁掛 設備功率：3、6、9、12、15W |
| A-ZFJC-E*W-A603HE 高防護應急照明燈具 | 防護等級：IP67 設備尺寸：198*98*55 安裝方式：吸頂、壁掛 設備功率：3、6、9、12、15W |
消防應急燈具專用電源 |
| A-D-0.3KVA-A200L A-D-0.5KVA-A200L A-D-0.75KVA-A200L A-D-0.1KVA-A200L | 防護等級：IP65 設備尺寸：500*400*200、600*480*230 安裝方式：壁掛 設備功率：0.3、0.5、0.75、1KVA 回路數量：8路 |
防爆工藝車間 | 集中電源集中控製型消防應急防爆標誌燈具 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵出口) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵左向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵右向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵雙向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵樓層) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-2LROEI1W-A430EX （雙麵安全出口) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX （多信息複合) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX （雙麵單向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX （雙麵雙向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |

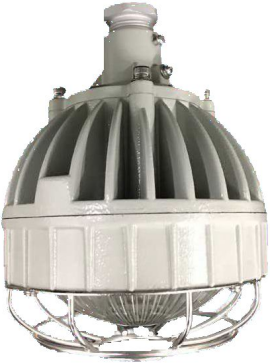

集中電源集中控製型消防應急防爆照明燈具 |
| A-ZFJC-E*W-A630EX | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：256*243*78 安裝方式：壁掛 設備功率：3、6、10W |
| A-ZFJC-E*W-A632EX | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：Φ135mm*H 168mm 安裝方式：吊管安裝 設備功率：3、6、9、12、15W |
消防應急燈具專用電源(防爆) |
| A-D-0.3KVA-A200EX A-D-0.5KVA-A200EX A-D-1KVA-A200EX | 防護等級：IP43 設備尺寸：904*702*220、1354*702*220 安裝方式：壁掛 設備功率：0.3、0.5、1KVA 回路數量：8路 |
區域 變電所 | 區域分機 |
| A-C-A100/B3 | 區域分機通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示*佳、*安全的疏散路線。 |
中繼器 |
| CAN轉光纖中繼 | 通過CAN轉光纖中繼實現把CAN總線傳輸轉換至光纖傳輸延長通訊距離增加方案多樣性。 |
主變電所 監控中心 | 監控主機 |
| A-C-A100 | 監控主機通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示*佳、*安全的疏散路線。 |
6 結語語
綜上所述，自動化檢測儀表在汙水場的處理中具有深遠的影響。雖然在具體的使用過程中會出現一些問題，但是相信隨著科技的發展以及汙水處理技術的提高，通過不斷實踐改善整個自動化控製係統，能讓自動化檢測係統起到更高的可利用價值。
參考文獻：
[1] 武雲鵬.自動化監控係統在汙水處理廠的應用[J].NFORMATION SYSTEM AND APPLICATION│信息係統及應用 ，2018年第1期.
[2] 韓晶晶，郭群凱.自動化監控係統在汙水處理廠的應用[J].中國水運月刊，2008，8（5）：119-120.
[3] 香蕉视频色版免费企業微電網設計應用手冊.2022.05版
