摘要：隨著我國經濟的迅速發展，城市產生汙水的數量在急速的增加，汙水處理已經成為城市不可分割的一部分。相關的工作人員對生活汙水進行處理的時候采用的方法是活性汙泥生化處理工藝，這種處理工藝在運行的過程中主要消耗的能量就是電能 ,因此相關的工作人員在處理汙水的過程中需要要注意節能減排。
關鍵詞：汙水處理廠；電氣節能；措施；探討
1 汙水處理廠電氣設計節能減排技術內涵
汙水處理廠的電氣設計中，節能減排工作是從兩個技術領域加以闡釋的。一個是節能技術，一個是減排技術。二者有聯係，也有區別。節能減排相互之間是相輔相成的。要進行減排，就要以節能技術作為鋪墊，要達到節能的目的，減排是必然要做的工作。如果隻注重節能而忽略減排，則會導致能耗激增，帶來巨大的經濟損失。隻有對節能和減排技術都加以均衡發展，才能得到社會效益和環境效益的均衡發展。隨著國內城鎮化的提高，城市生活汙水處理廠的發展高速前行，因此汙水處理廠的節能減排工作意義重大。
進行汙水處理節能和減排技術的設計，首要的是對電氣係統的節能減排技術進行規劃和布局。主要集中在變壓器的損耗、無功及諧波電流損耗、照明損耗、設置不當帶來的空載損耗等問題上。
2 城市汙水處理廠電氣節能的實現
2.1 電機節能
電機能耗是汙水處理廠電能消耗的主要部分，常用的電機包括風機、攪拌機、水泵、汙泥泵等，為了提高汙水廠電氣節能效果，需要做好電機的節能設計，采取有效的節能措施。電機能耗高低的影響因素主要包括電機自身性能、數量、容量、配置、控製方式、運行管理等因素，可從這幾個方麵入手采取節能措施：在購置電機時，應優選效率高、能耗低、運行可靠的電機。汙水處理廠要結合實際運營情況，合理設計電機容量，確保電機輸出功率與機械負載功率相匹配，提高電機的負載率，進一步實現電機自然功率因素的改善；在選擇水泵時，汙水處理廠要根據用水量、季節變化、*大流量等條件進行選擇，預留出一定額度；一般情況下，電機完全達到滿負荷運轉的時間不超過 10%，其餘時間均處於低效運行。由於電機處於高效運行狀態下才能降低電能消耗，所以汙水處理廠應采用調控方式，對電機輸出負荷進行合理設置，調控電機的運行狀態，使電機長時間處於高效運轉，降低電能耗用量。
2.2 對汙水處理工藝進行優化
城市產生的汙水量逐年遞增，這對汙水處理廠的汙水處理能力提出了更高的要求。汙水處理廠需要采用先進的設備和汙水處理工藝，在提高汙水處理能力的同時降低能耗，實現傳統汙水處理工藝的轉型升級。在汙水處理廠建成初期，要及時清理汙水處理係統中的漂浮物，減少廠區雨汙排水係統中的柵渣量，便於在汙水量突然增大的狀況下實現順利分流分壓，避免對潛水泵造成破壞，延長潛水泵的使用壽命；及時獲取電網運行信息，利用電網峰穀平的具體情況以及計價規則，對汙水處理廠中功率較大的設備運行時間進行調整，以降低用電成本；升級改造現有設備，保證全部汙水能夠準確入槽；將監控設備安裝到車間，實時監控汙水處理的全過程，提高汙水處理質量；汙水處理廠要采用變頻調速技術對現有電氣技術進行改造升級，通過采用該技術能夠大幅度提高年處理汙水量，降低電氣耗電量，節約能源消耗量約為25%，並且降低電費支出，有利於提高汙水處理廠的經濟效益。
2.3 供配電係統節能
2.3.1 降低線損
電纜選用電導率小的材質，盡量選用銅芯電纜，雖然成本投入較鋁芯電纜成本高，但是可在後期運行中節省電費支出；優化電纜設計，縮短電纜長度，在水泵房和風機房附近設置配電房，減小電纜用量；若電纜線路較長，則要加大一級電纜截麵，並且保證電纜截麵的熱穩定性、載流量、電壓損失均符合設計要求，雖然這種做法會增加前期的建設投入，但是在後期運行中可有效降低線路損耗，節約成本。
2.3.2 無功補償
分散補償與集中補償是無功補償的兩種形式：分散補償隻需在用電設備上並聯專用電容器即可，安裝簡單，可提高低壓線路電網的功率因數，降低線路損失，但這種補償方式難以有效減少變壓器銅損；集中補償根據負荷情況將裝置集中安裝到低壓配電房，可降低變壓器銅損。由於汙水處理廠在汙水處理過程中的負荷較為集中，所以應在負荷中心建設低壓配電房，采取集中補償的方式。
2.4 選用變頻節能設備
在汙水處理廠運行中需要使用數量較多的風機、水泵，由於這類設備通常根據*大需量確定設備能力，所以導致設備在正常工作狀態下不會處於滿載運行，實際負載明顯小於設計值，導致汙水處理中的能耗較高，能源利用效率偏低，造成電能的嚴重浪費。此外，若電機長時間處於高速運轉狀態，未能得到有效調控，不僅會加快電機磨損，而且還會額外付出較高的維修費用，縮短電機使用壽命。根據相關定律可知，流量與轉速成比例，功率與轉速的 3 次方成比例，所以應在水泵中引入調速控製技術，根據流量的大小對功率進行調節，提高電機的節能效率。同時，也可采用智能化節電設備，借助於計算機模糊控製理論跟蹤控製設備的負荷狀態，根據負荷變化情況智能調節水泵的流量和風機的風量，促使水泵和風機隨著負荷變化作出變動，有效降低電能消耗量，提高節能效果。
2.5 照明節能
城市汙水處理廠中的照明係統，在電氣能耗中所占的比例較大，為此，應采取有效的措施降低照明係統能耗。
2.5.1 選用節能型光源附件
鎮流器是照明係統中的重要組成部分，其種類眾多、性能各異，在選擇氣體放電燈的鎮流器時，要盡量避免使用普通電感型鎮流器，而是要使用電子鎮流器、低能耗鎮流器，以達到降低線損、提高供電質量的效果。在氣體放電燈中設置就地補償電容，提高燈具的功率因素，在同等照明亮度和時長的情況下降低線損。
2.5.2 優化照明控製係統
汙水處理廠的值班室、辦公室的燈具控製應采用一對一的控製方式，而在大型車間中可根據生產情況采取區域型控製方式，在滿足照明需求的情況下實現節能；在樓梯間、公共走道等場所采用聲光控方式，降低燈具的電能消耗，做到人來燈開、人走燈閉，提高節電效果；廠區內的道路采用光控方式，白天吸收太陽能，將太陽能轉換為電能，天黑時自動開啟照明，天亮關閉照明，實現道路照明的自動化控製，避免電能浪費。
2.5.3 對光源進行合理選擇
隨著城市汙水處理廠規模的不斷擴大，大型車間數量也隨之增多。在大型車間中，需要采用充足的光源以滿足生產條件。為了實現照明節能，汙水處理廠應合理選擇節能型的光源。大型廠房應采用大功率細管徑熒光燈、高壓鈉燈或金屬鹵化物燈，這些光源的節能效果較高。在汙水處理廠配電室、辦公室、值班室等人員工作的地方，要盡量避免使用白熾燈，而是要選擇緊湊型熒光燈、三基色細管徑熒光燈或金屬鹵化物小功率燈等。
3 AcrelEMS-SW智慧水務能效管理平台
3.1平台概述
香蕉视频色版免费電氣具備從終端感知、邊緣計算到能效管理平台的產品生態體係，AcrelEMS-SW智慧水務能效管理平台通過在汙水廠源、網、荷、儲、充的各個關鍵節點安裝保護、監測、分析、治理裝置，用於監測汙水廠能耗總量和能耗強度，監測主要用能設備能效，保護汙水廠運行安全可靠，提高汙水廠能效，為汙水處理的能效管理提供科學、精細的解決方案。
3.2平台組成
AcrelEMS智慧水務綜合能效管理係統由變電站綜合自動化係統、電力監控及能效管理係統組成，涵蓋了水務中壓變配電係統、電氣安全、應急電源、能源管理、照明控製、設備運維等，貫穿水務能源流的始終，幫助運維管理人員通過一套平台、一個APP實時了解水務配電係統運行狀況，並且根據權限可以適用於水務後勤部門管理需要。
3.3平台拓撲圖
3.4平台子係統

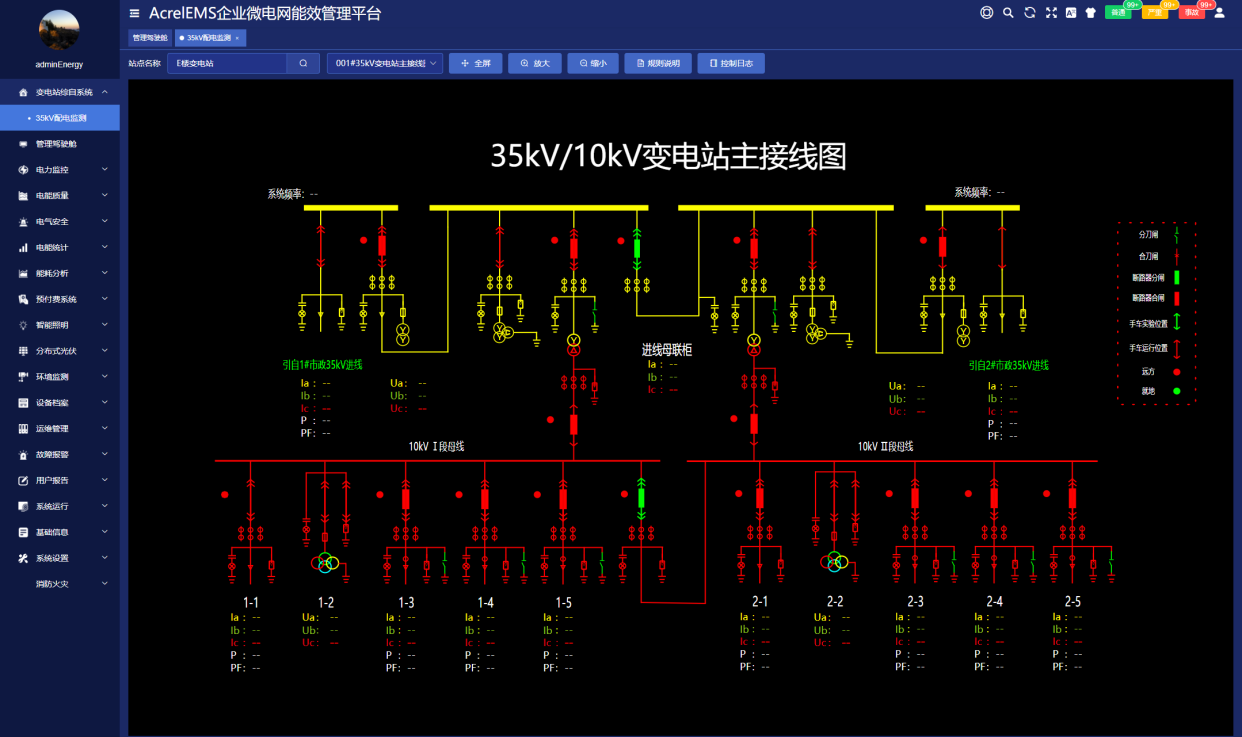

3.4.1變電站綜合自動化係統及電力監控
對水務配電係統中35kV、10kV電壓等級配置繼電保護和弧光保護，實現遙測、遙信、遙控、遙調等功能，對異常情況及時預警。
監測變壓器、水泵、鼓風機的電流、電壓、有功/無功功率、功率因數、負荷率、溫度、三相平衡、異常報警等數據。

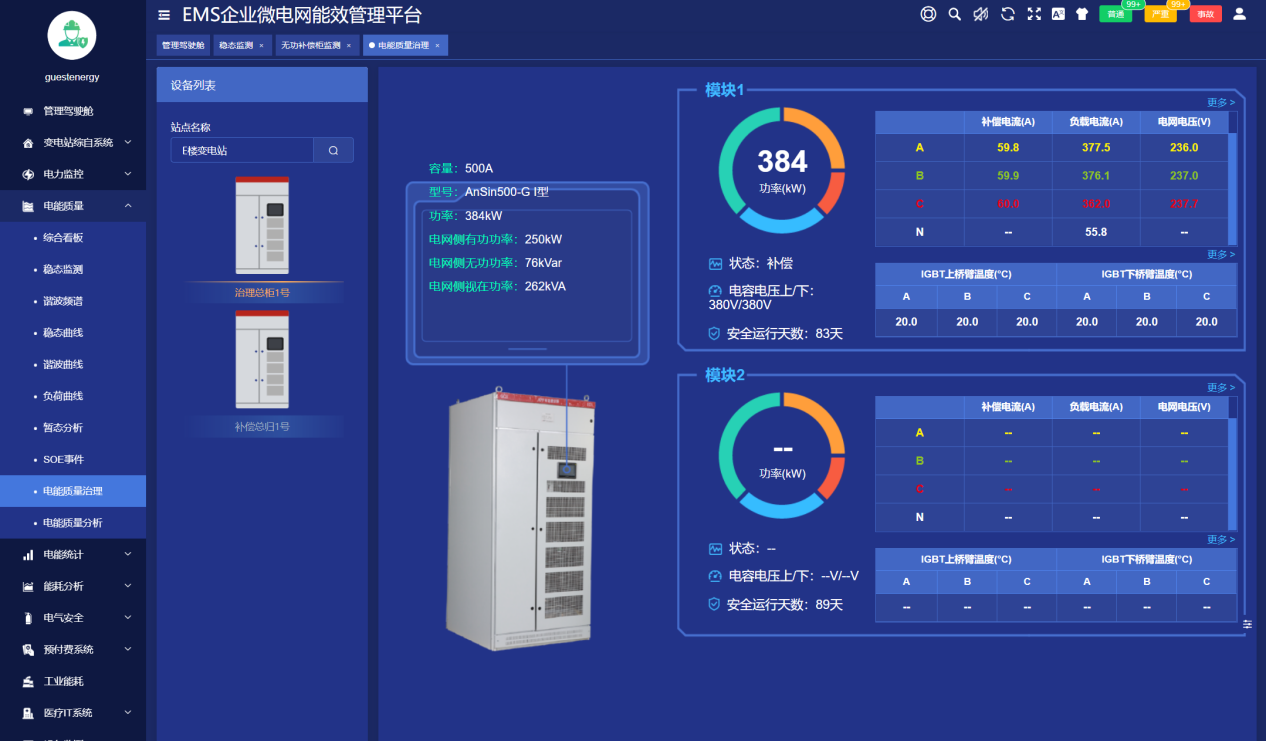

3.4.2電能質量監測與治理
水務中大量的大功率電機、水泵變頻啟動導致配電係統中存在大量諧波，通過監測其配電係統的諧波畸變、電壓波動、閃變和容忍度指標分析其電能質量，並配置對應的電能質量治理措施提高供電電能質量。

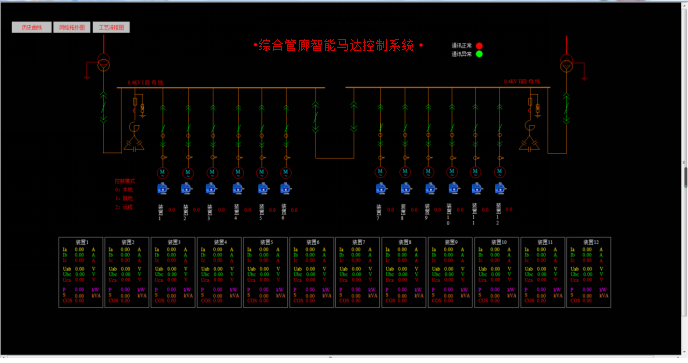

3.4.3電動機管理
馬達監控實現水務中電機的保護、遙測、遙信、遙控功能，電動機保護器能對過載、短路、缺相、漏電等異常情況進行保護、監測和報警。準確地反映出故障狀態、故障時間、故障地點、及相關信息，對電機進行健康診斷和預防性維護。同時支持與PLC、軟啟、變頻器等配合，實現電動機自動或遠程控製，監視、控製各個工藝設備,保障正常生產。
3.4.4能耗管理

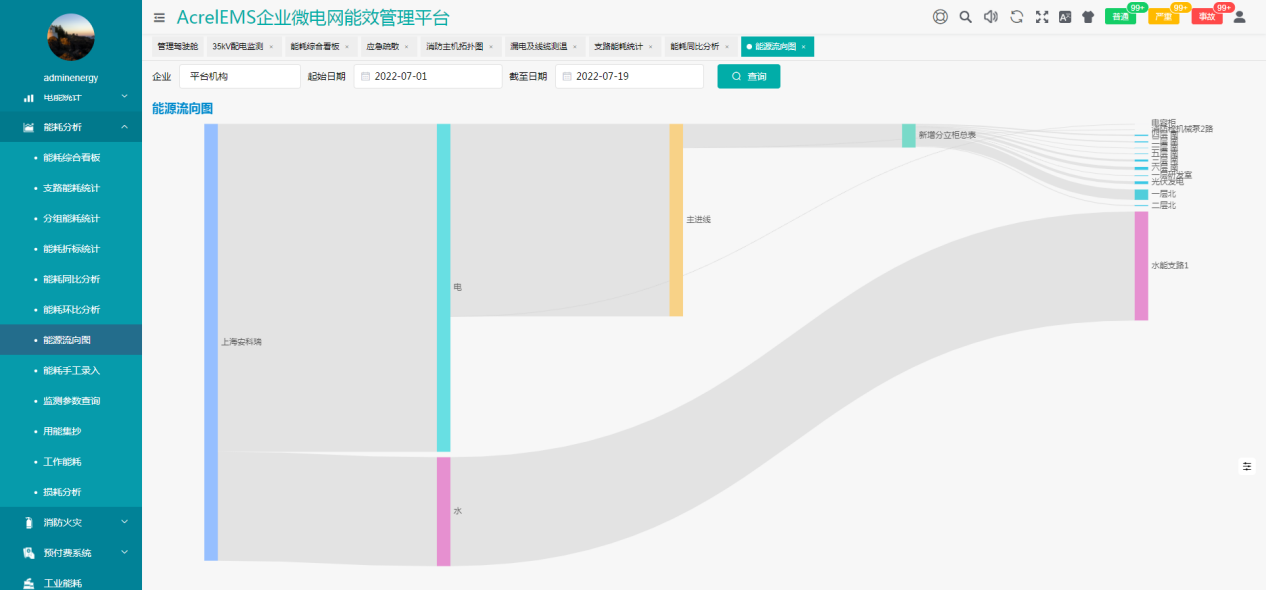

為水務搭建計量體係，顯示水務的能源流向和能源損耗，通過能源流向圖幫助水務分析能源消耗去向，找出能源消耗異常區域。
將所有有關能源的參數集中在一個看板中，從多個維度對比分析，實現各個工藝環節的能耗對比，幫助領導掌控整個工廠的能源消耗，能源成本，標煤排放等的情況。
能耗數據統計采集水務中汙水廠、自來水廠、水泵站等的用電、用水、燃氣、冷熱量消耗量，同環比對比分析，能耗總量和能耗強度計算，標煤計算和CO2排放統計趨勢。
能效分析按三級計量架構，分別進行能效分析，契合能源管理體係要求，可對各車間/職能部門的能效水平進行分析，同比、環比、對標等。通過汙水處理產量以及係統采集的能耗數據，在汙水單耗中生成汙水單耗趨勢圖，並進行同比和環比分析，同時將汙水的單耗與行業/國家/國際先進指標對標，以便企業能夠根據產品單耗情況來調整生產工藝，從而降低能耗。

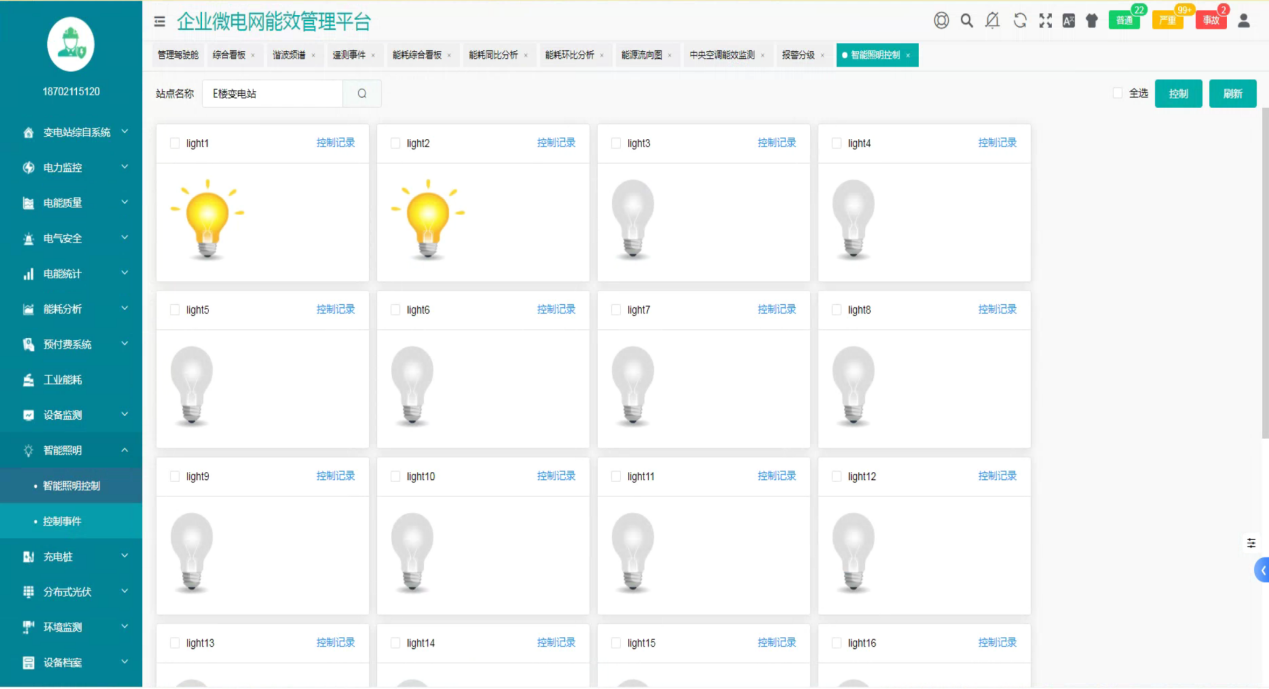

3.4.5智能照明控製
係統為汙水廠、自來水廠、水泵站等提供了照明控製管理方案，支持單控、區域控製、自動控製、感應控製、定時控製、場景控製、調光控製等多種控製方式，模塊可根據經緯度自動識別日出日落時間實現自動控製功能，盡量利用自然光照，實現室內、廠區照明的智能控製達到安全、節能的目的。
3.4.6電氣安全

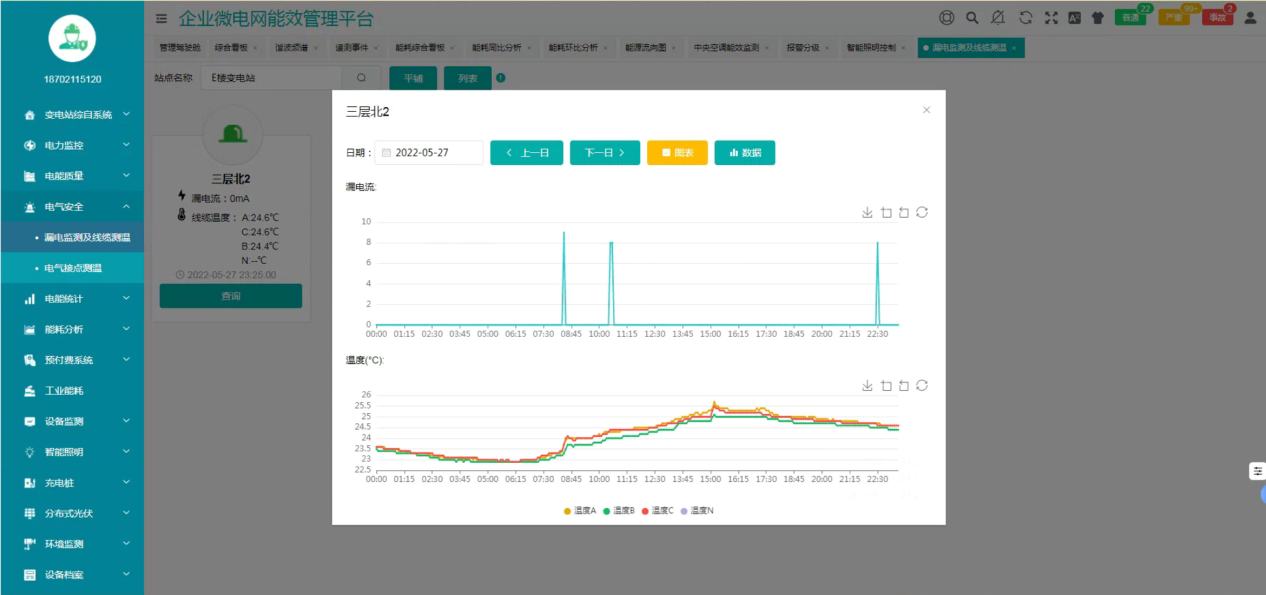

（1）電氣火災監測
監測配電係統回路的漏電電流和線纜溫度，實現對汙水廠、自來水廠、水泵站的電氣安全預警。
（2）消防應急照明和疏散指示
根據預先設置的應急預案快速啟動疏散方案引導人員疏散。係統接入消防應急照明指示係統數據，通過平麵圖顯示疏散指示燈具工作狀態和異常情況。
（3）消防設備電源監測
監測消防設備的工作電源是否正常，保障在發生火災時消防設備可以正常投入使用。

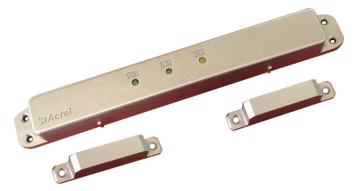

（4）防火門監控係統
防火門監控係統集中控製其各終端設備即防火門監控模塊、電動閉門器、電磁釋放器的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示終端設備開路、短路等故障信號。係統采用消防二總線將具有通信功能的監控模塊相互連接起來，當終端設備發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位並保存報警信息，保障了電氣安全的可靠性。
3.4.7 環境監測
汙水廠、自來水廠、水泵站等場所溫濕度、煙霧、積水浸水、視頻、UPS電池間可燃氣體濃度展示和預警，保障汙水廠、自來水廠、水泵站等安全運行。當可燃氣體或有害氣體濃度超標可自動啟動排風風機或新風係統，排除隱患，保持良好的水處理環境。
3.4.8分布式光伏監測
實時監測低壓並網櫃每路的電流、電壓、功率等電氣參數及斷路器開關狀態，逆變器運行監視，對逆變器直流側每一光伏組串的輸入直流電壓、直流電流、直流功率，逆變器交流電壓、交流電流、頻率、功率因數、當前發電功率、累計發電量進行監測，以曲線方式繪製上述監測的各個參量的曆史數據。
平台結合廠區實際分布情況，通過3D或2.5D平麵圖顯示分布式光伏組件在屋頂、車棚的分布情況，顯示匯流箱、並網點位置，各個屋頂的裝機容量。

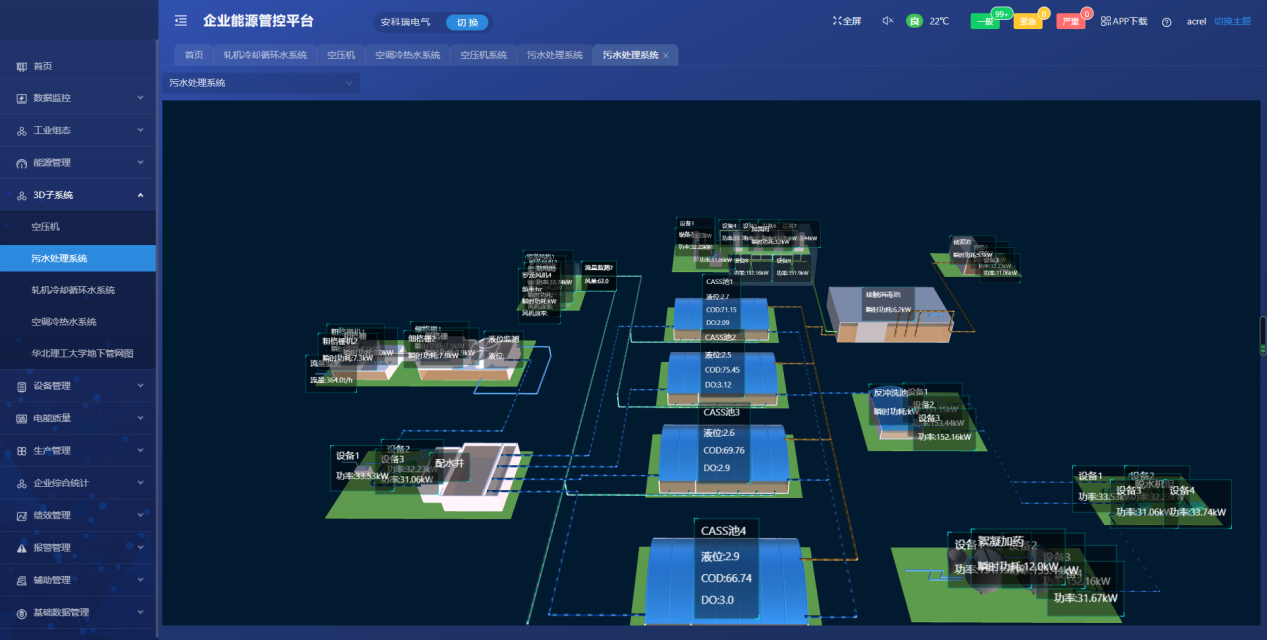

3.4.9工藝仿真監控
平台通過2D、3D方式實時監視粗格柵、汙水提升、細格柵、曝氣沉砂、改良生化處理、二沉、加氯接觸消毒、汙泥濃縮壓濾、生物除臭等工藝設備運行狀態。在格柵清渣機、汙水提升泵、回流泵、曝氣風機、加藥泵、濃縮壓濾機、吸沙泵、吸泥泵等低壓電動機控製櫃或低壓饋電櫃安裝電動機保護，進行短路、過流、過載、起動超時、斷相、不平衡、低功率、接地/漏電、te保護、堵轉、逆序、溫度等保護以及外部故障連鎖停機，與PLC、軟啟、變頻器等配合，實現電動機自動或遠程控製，監視、控製各個工藝設備,保障正常生產。
3.5相關平台部署硬件選型清單
3.5.1電力監控、電能質量、電動機管理及配電室環境監控係統
應用場合（10KV） | 產品 | 型號 | 功能 |
| 10KV進/饋線 |
| AM6-L | 相間電流速斷保護，相間限時電流速斷保護（可帶低壓閉鎖），相間過電流保護（可帶低壓閉鎖），兩段式零序過流保護，反時限相間過流保護（可帶低壓閉鎖），零序反時限過流保護，過負荷保護，控製回路異常告警。 |
10/0.4KV變壓器 | AM6-S | 分合閘位置、手車工作/試驗位置、接地刀閘位置、硬接 點信號(保護跳閘、裝置告警、控製回路斷線、 裝置異常、未儲能、事故總等)、報文(過流、過負荷、超溫報警、過溫報警、裝置告警、PT 斷線、CT 斷線、對時異常等) 、遙控 開關、故障波形分析(故障錄波、故障波形、故障記錄、 跳閘、故障電流電壓)等。 |
智能操控裝置 |
| ASD500 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控製及顯示（標配一路強製加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、櫃內照明控製、RS485接口、高壓櫃內電氣接點無線測溫。 |
10KV計量 |
| APM520 | 該儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過麵板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議;也可將電量信號轉換成標準的直流模擬信號輸出;或帶開關量輸入/輸出，繼電器報警輸出等功能。 |
| 弧光保護 |
| ARB5-M | 主控單元，可接20路弧光信號或4個擴展單元，配置弧光保護（8組）、失靈保護（4組）、TA斷線監測（4組）、11個跳閘出口； |
| ARB5-E | 擴展單元，多可以插接6塊擴展插件，每個擴展插件可以采集5路弧光信號： |
| ARB5-S | 弧光探頭，可安裝於中壓開關櫃的母線室、斷路器室或電纜室，也可於低壓櫃。弧光探頭的檢測範圍為180°，半徑0.5m的扇形區域； |
應用場合（0.4KV） | 產品 | 型號 | 功能 |
| 0.4KV進/出線 |
| APView500 | 相電壓電流＋零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓/電流63次諧波、63組間諧波、諧波相角、諧波含有率、諧波功率、諧波畸變率、K因子）、波動/閃變、電壓暫升、電壓暫降、電壓瞬態、電壓中斷、1024點波形采樣、觸發及定時錄波，波形實時顯示及故障波形查看，PQDIF格式文件存儲，內存32G，16D0＋22D1，通訊2RS485＋1RS232＋1GPS，3以太網接口（＋1維護網口）＋1USB接口支持U盤讀取數據，支持61850協議 |
|
| APM520 | 該儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過麵板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議;也可將電量信號轉換成標準的直流模擬信號輸出;或帶開關量輸入/輸出，繼電器報警輸出等功能。 |
電能質量 |
| ARC | 測量I、U、Hz、cosΦ，具備過電壓保護、欠流鎖定、電網諧波過大保護功能,可控製電容器的投切，RS485/Modbus協議 |

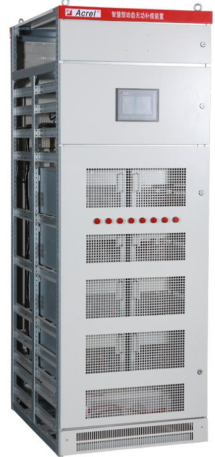

| ANSVC | ANSVC低壓無功功率補償裝置並聯在整個供電係統中，能根據電網中負載功率因數的變化通過控製器控製電力電容器投切進行補償,無功功率補償裝置采用散件組成方案，主要以電容電抗、投切開關、控製器等組成。 |
| ANAPF | ANAPF係列有源電力濾波器通過電流互感器采集係統諧波電流，經控製器快速計算並提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，並注入電力係統中，從而抵消非線性負載所產生的諧波電流。 |
電動機保護器 | 電機回路 |
| ARD3M | 智能電動機保護器（以下簡稱保護器）適用於額定電壓至 660V 的低壓電動機回路，集保護、測量、控製、通訊、運維於一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控製方式。可選配不同通訊模塊適應現場通訊需求。該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種櫃體的安裝。具有許昌開普研究院有限公司、國家繼電保護及自動化設備質量監督檢驗中心檢測合格的型式檢驗報告證書和電磁兼容檢驗證書， |
配套附件 | 0.4kV電流互感器 |
| AKH-0.66 | 測量型互感器，采集交流電流信號 |
智能網關 |
| Anet係列 | 8個RS485串口 2kV隔離， 2個以太網接口，支持Modbus RTU、IEC-60870-5-101/103/ 104、CJ/T188、DL/T645等通訊協議設備的接入，支持Modbus RTU、Modbus TCP、IEC-60870-5 -104等上傳協議、支持多中心不同數據服務要求，支持斷點續傳，裝置電源:220V AC/DC。 |
應用場合（配電室） | 產品 | 型號 | 功能 |
環境監測 | 溫濕度 |
| / | 用於配電房溫度和濕度。工作電源：AC/DC 85～265V 工作溫度：-40.0℃～99.9℃ 工作濕度：0%RH～99%RH |
煙霧 |
| / | 光電式煙霧傳感; 電源正極（DC 12V）：+12V，繼電器輸出：常開觸點 |
水侵 |
| / | 接觸式水浸傳感器，監測變電所、電纜溝、控製室等場所積水情況，工作電源：DC 10-30V 工作溫度：-20℃~+60℃ 工作濕度：0%RH~80%RH 響應時間：1s 繼電器輸出：常開觸點 |
局方檢測 |
| / | 監測變壓器、開關、開關櫃的局部放電 |

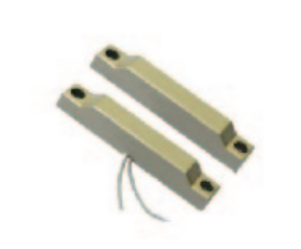

門禁 |
| / | 常開型；感應距離：30-50mm 材質：鋅合金，銀灰色電度 幹接點輸出 |
攝像機 |
| / | 視頻監控 |
開關量模塊 |
| ARTU-KJ8 | 8路開關量輸入,8路繼電器輸出 |
智能網關 |
| ANet-2E4SM | 4路RS485 串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPC UA、ModbusTCP（主、從）、104（主、從）、建築能耗、SNMP、MQTT；（主模塊）輸入電源：DC 12 V ～36 V 。支持4G擴展模塊，485擴展模塊,*多可擴展16路。 |
3.5.2智能照明係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸:144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸:86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電,功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸:144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸:86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電,功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
IP網關 |
| ASL200-485-IP | IP協議轉換器（ALIBUS<-->TCP/IP） 1、1路ALIBUS通信總線接口。 2、1路RS485 3、1路以太網接口，以太網通訊 4、串口速率1200~115200bps可配置。串口支持標準MODBUS-RTU協議。 5、外形尺：96.6mm(W)*70mm(H)*18mm(D)。 6、35mm標準導軌式安裝 7、IP地址設置連接、ALIBUS係統組網擴容、ALIBUS通訊軟件連接 |
IP輔助電源 |
| ASL200-P20 | 輔助電源 1、輸入電壓範圍：176-264VAC 2、輸出電壓及功率：24VDC/20W 3、電壓調整範圍：21.6~29V 4、工作溫度:-40~+70℃ 5、外形尺寸：96.6mm(W)*70mm(H)*18mm(D) 6、35mm標準導軌式安裝 |

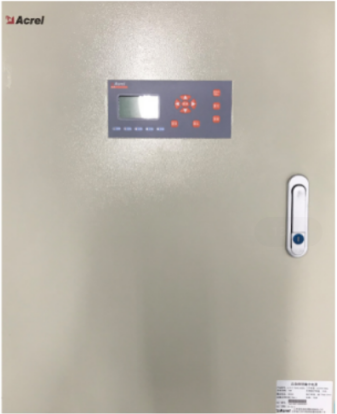

3.5.3電氣火災監控係統
應用場合（0.4KV出線、工藝動力箱） | 產品 | 型號 | 功能 |
各變電所、各動力箱 | 0.4KV出線 |
| ARCM200 係列 | 用於檢測TN-C-S、TN-S及局部TT係統中的剩餘電流、溫度等電氣參數，從而預防電氣火災的發生。 |
區域 變電所 | 區域分機 |
| Acrel-6000/B3 | 接收電氣火災監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，采用485通訊 |
主變點所 監控中心 | 控製主機 |
| Acrel-6000/B | 接收電氣火災監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用485通訊。 |
配套附件 |
|
|
|
|
0.4kV電流 互感器 |
| AKH-0.66 | 測量型互感器，采集交流電流信號。 |
3.5.4消防設備電源監控係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
消防設備電源電壓監控 |
| AFPM3-2AVM | 監測兩路三相交流電壓，二總線通訊。 |
區域 變電所 | 區域分機 |
| AFPM100/B3 | 接收消防設備電源監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
主變點所 監控中心 | 控製主機 |
| AFPM100/B1 | 接收消防設備電源監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
3.5.5防火門監控係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
配電室、綜合樓 | 常開防火門 |
| AFRD-CK(YT)-65 AFRD-CK(YT)-85 AFRD-CK(YT)-120 | 監測常開防火門的開閉狀態。 |
常閉防火門 |
| 單扇：AFRD-CB1(YT) 雙扇：AFRD-CB2(YT) | 監測常閉防火門的開閉狀態。 |
地下箱體防爆車間 | 常開/常閉 防火門 |
| AFRD-MC | 監測常開、常閉防火門的開閉狀態。 |
監測模塊 |
| AFRD-CK/CB | 接收AFRD-MC的狀態信息同步傳輸至防火門監控主機。 |
區域 變電所 | 區域分機 |
| AFRD100/B3 | 接收防火門監控模塊和防火門一體式探測器的信號，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
主變點所 監控中心 | 控製主機 |
| AFRD100/B | 接收防火門監控模塊和防火門一體式探測器的信號以及各區域分機的實時數據，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
3.5.6消防應急照明和疏散指示係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
各變電所、地下箱體、綜合樓 | 集中電源集中控製型消防應急標誌燈具（高防護） |
| A-BLJC-1LROEII1W-A431H (單麵安全出口) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵疏散出口) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵左向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵右向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵雙向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵樓層) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H (單麵米標) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
集中電源集中控製型消防應急照明燈具（高防護） |
| A-ZFJC-E*W-A604T8 單管式應急照明燈具 | 防護等級：IP67 設備尺寸：Φ26*L 400、Φ26*L 600、Φ26*L 1200 安裝方式：吸頂、吊掛 設備功率：3、6、9、12、15W |

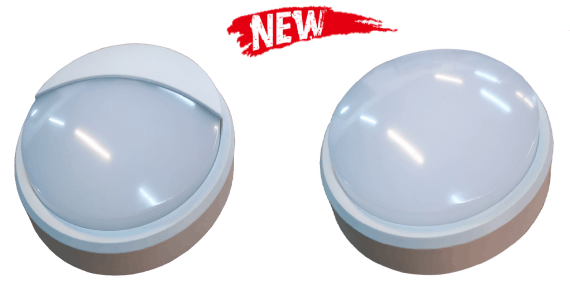

| A-ZFJC-E*W-A603HC 高防護應急照明燈具 | 防護等級：IP67 設備尺寸：Φ175*H 60 安裝方式：吸頂、壁掛 設備功率：3、6、9、12、15W |
| A-ZFJC-E*W-A603HE 高防護應急照明燈具 | 防護等級：IP67 設備尺寸：198*98*55 安裝方式：吸頂、壁掛 設備功率：3、6、9、12、15W |
消防應急燈具專用電源 |
| A-D-0.3KVA-A200L A-D-0.5KVA-A200L A-D-0.75KVA-A200L A-D-0.1KVA-A200L | 防護等級：IP65 設備尺寸：500*400*200、600*480*230 安裝方式：壁掛 設備功率：0.3、0.5、0.75、1KVA 回路數量：8路 |
防爆工藝車間 | 集中電源集中控製型消防應急防爆標誌燈具 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵出口) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵左向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵右向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵雙向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX （防爆單麵樓層) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-2LROEI1W-A430EX （雙麵安全出口) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX （多信息複合) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX （雙麵單向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX （雙麵雙向) | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |

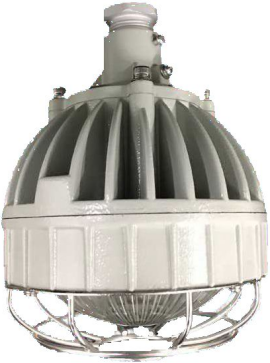

集中電源集中控製型消防應急防爆照明燈具 |
| A-ZFJC-E*W-A630EX | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：256*243*78 安裝方式：壁掛 設備功率：3、6、10W |
| A-ZFJC-E*W-A632EX | 防護等級：IP65 防爆等級：Ex de IIC T6 Gb/Ex tD A21 IP66 T80℃ 設備尺寸：Φ135mm*H 168mm 安裝方式：吊管安裝 設備功率：3、6、9、12、15W |

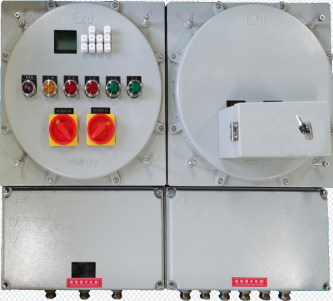

消防應急燈具專用電源(防爆) |
| A-D-0.3KVA-A200EX A-D-0.5KVA-A200EX A-D-1KVA-A200EX | 防護等級：IP43 設備尺寸：904*702*220、1354*702*220 安裝方式：壁掛 設備功率：0.3、0.5、1KVA 回路數量：8路 |
區域 變電所 | 區域分機 |
| A-C-A100/B3 | 區域分機通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示安全的疏散路線。 |
中繼器 |
| CAN轉光纖中繼 | 通過CAN轉光纖中繼實現把CAN總線傳輸轉換至光纖傳輸延長通訊距離增加方案多樣性。 |
主變電所 監控中心 | 監控主機 |
| A-C-A100 | 監控主機通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示安全的疏散路線。 |
4結束語
從上麵文章的描述中香蕉视频色版免费就能夠看出，汙水處理廠的電氣節能措施具有一定的複雜性，相關的工作人員對汙水處理廠進行節能處理的時候應該把握好其供配電係統，同時對電氣線路、電氣設備、控製係統以及照明係統的節能措施進行掌控，隻有這樣才能從根本上解決汙水處理廠電能損耗的情況，讓汙水處理廠在運行的過程中更加的順利，並且使汙水處理廠的運行具有足夠的經濟性。
參考文獻
王巍威.汙水處理廠電氣節能措施探討
[2] 牛鑫 . 淺談汙水處理廠電氣節能措施 [J]. 技術與應用，2014（11）：121-122.
[3] 香蕉视频色版免费企業微電網設計與應用手冊.2022.05版
