張欣
香蕉视频色版免费電氣股份有限公司 上海嘉定201801
摘要：本文介紹了智能電能計量管理係統的分類、主要功能並通過工程實例闡述了該係統的電氣設計。
關鍵詞：智能電能計量；主要功能；工程實例
0引言
作為傳承人類文明成果的主要場所，其社會地位不言而喻。學校用電是眾多用電單位中的重要組成部分，如何合理利用和管理學校的電能資源並滿足學生的用電要求，提高學生的生活質量是一個很值得研究的課題。智能電能計量管理係統正是為解這個些問題應運而生。
1智能計量係統的分類
智能電能計量管理係統主要分智能集中式電能計量係統與智能分布式電能計量係統，其中智能集中式電能計量係統包含單相智能集中式電能計量係統、三相智能集中式電能計量係統；集中電能計量、時段控製、負荷控製、實時監控等諸多功能於一體，既便於管理，又有效防止各類偷漏電、超負荷用電等情況的發生。學校多采用智能集中式電能計量係統(下文簡稱智能計量係統),本文亦*點闡述該係統。
2智能計量係統的主要功能及特點
（1）智能計量係統由係統軟件、網絡、數據管理器、計量控製模塊及控電機櫃組成。該係統采用多線程分布技術，支持多種聯機模式，且采用RS485專網通訊或TCP/IP協議利用校園通訊，不需使用IC卡進行數據傳輸。控電機櫃分集中式機櫃和分層嵌入式機櫃兩種，集中式機櫃每台*多可以管理112個房間，分層嵌入機櫃*多可以管理32個房間。
（2）智能計量係統主要可以實現以下功能：單元用電計量計費、剩餘電量低限報警提示、預購電量、無費關斷、實時監控、短路保護、定時控電、單元限流設定、單元用電查詢、故障自動報警、免費基礎電量設置、退費管理、用戶切換和鎖定、掉電數據保護、用電數據統計分析等。
3管理模式
智能計量係統的管理模式分單機版和網終版。
（1）單機版采用單一的管理模式，通過電腦上安裝控電平台對所轄房間進行售電、查詢、監控等一係列管理。
（2）網絡版采用複合管理模式，通過局域網，將控電係統的各項職能分開，逐級管理相互監督，詳見下列框圖：
4AcrelEMS-EDU高校綜合能效管理平台
4.1平台概述
AcrelEMS-EDU校園綜合能效管理解決方案針對校園能源統計、後勤計費管理、校園運維管理等提供高校的信息化管理平台。從“源、網、荷、儲、充”多個角度解析高校當下及未來的用能問題及用能需求，在統一的需求下“實現能源互補、信息互通”等管理模式。助力學校管理智能化、數字化、綜合化，實現節能校園、綠色校園、低碳校園。
4.2平台組成
AcrelEMS-EDU高校綜合能效管理平台采用開放的分層分布式網絡結構，主要由設備層、傳輸層、數據層、應用層組成。平台融合電力監控、電能統計、電氣安全、電能質量分析及治理、智能照明控製、預付費等功能，用戶通過瀏覽器、手機APP獲取數據，通過一個平台即可全局、整體的對企業用電進行進行集中監控、統一調度、統一運維，同時滿足企業用電可靠、安全、節約、高效、有序的要求。
4.3平台架構
圖1香蕉视频色版免费高校綜合能效管理方案架構拓撲
5高校綜合能效解決方案

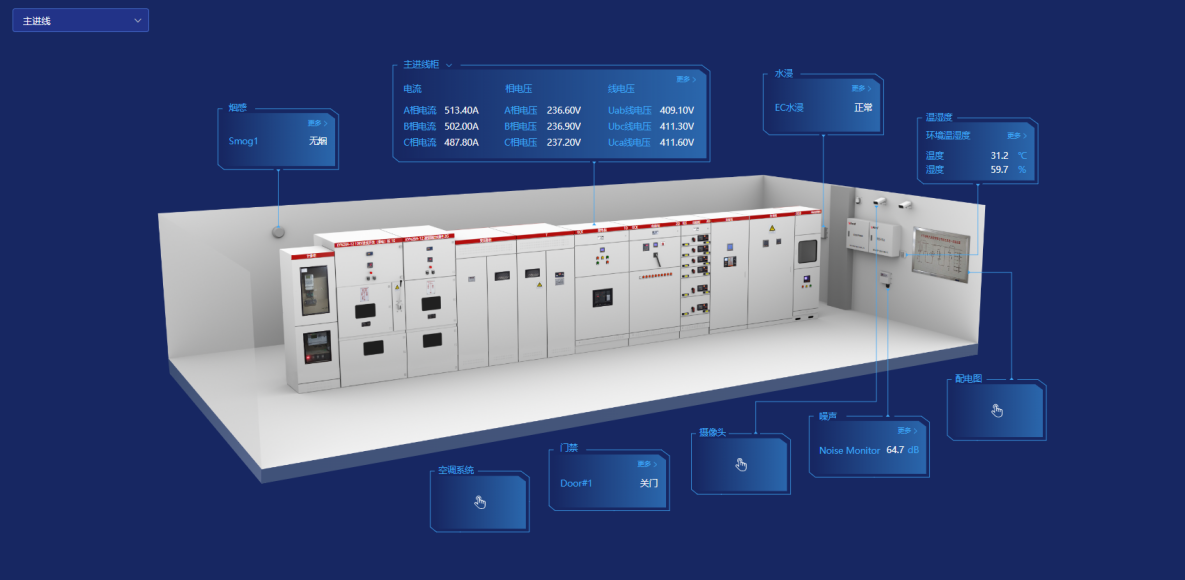

5.1校園電力監控與運維
集成設備所有數據，綜合分析、協同控製、優化運行，集中調控，集中監控，數字化巡檢，移動運維，班組重新優化整合，減少人力配置。
5.2後勤計費管理
采用先進的網絡抄表付費管理技術，實現電、水、氣等能源綜合計費，實現遠程抄表、費率設置、賬單統計匯總等，支持微信、支付寶、一卡通等充值支付方式，可設置補貼方案。通過能源付費管理方式，培養用能群體和部門的節能意識。

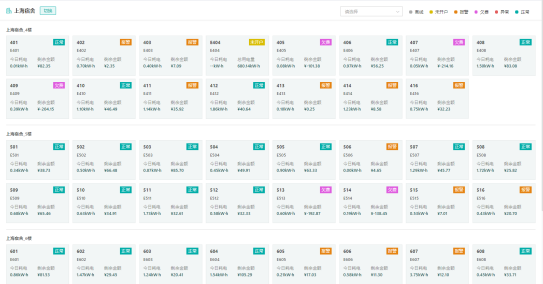

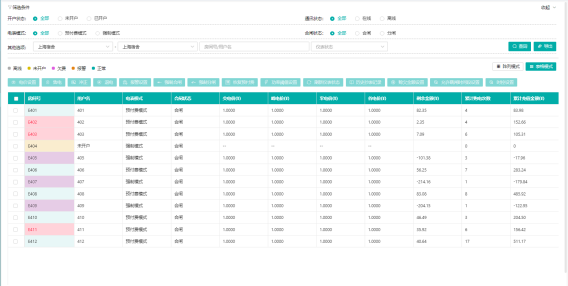

5.2.1宿舍用電管理
針對學生宿舍用電進行管理控製：可批量下發基礎用電額度和定時通斷功能；
可進行惡性負載識別，檢測違規電氣，並可獲取違規用電跳閘記錄；
5.2.2商鋪水電收費
針對校園超市、商鋪、食堂及其他針對個體的水電用能進行預付費管理

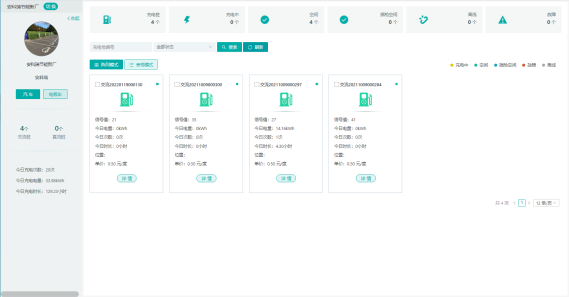

5.2.3充電樁管理平台
充電樁在“源、網、荷、儲、充”信息能源結構中是必不可缺的。充電樁應用管理同樣是校園生活服務中必不可缺的一部分。

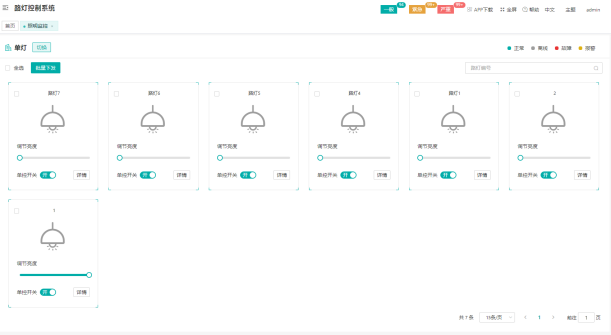

5.2.4智能照明管理
通過對高校路燈的全局監測，提供對路燈靈活智能的管理，實現校園內任一線路，任一個路燈的定時開關、強製開關、亮度調節，以及定時控製方案靈活設置，確保路燈照明的智能控製和高效節能。

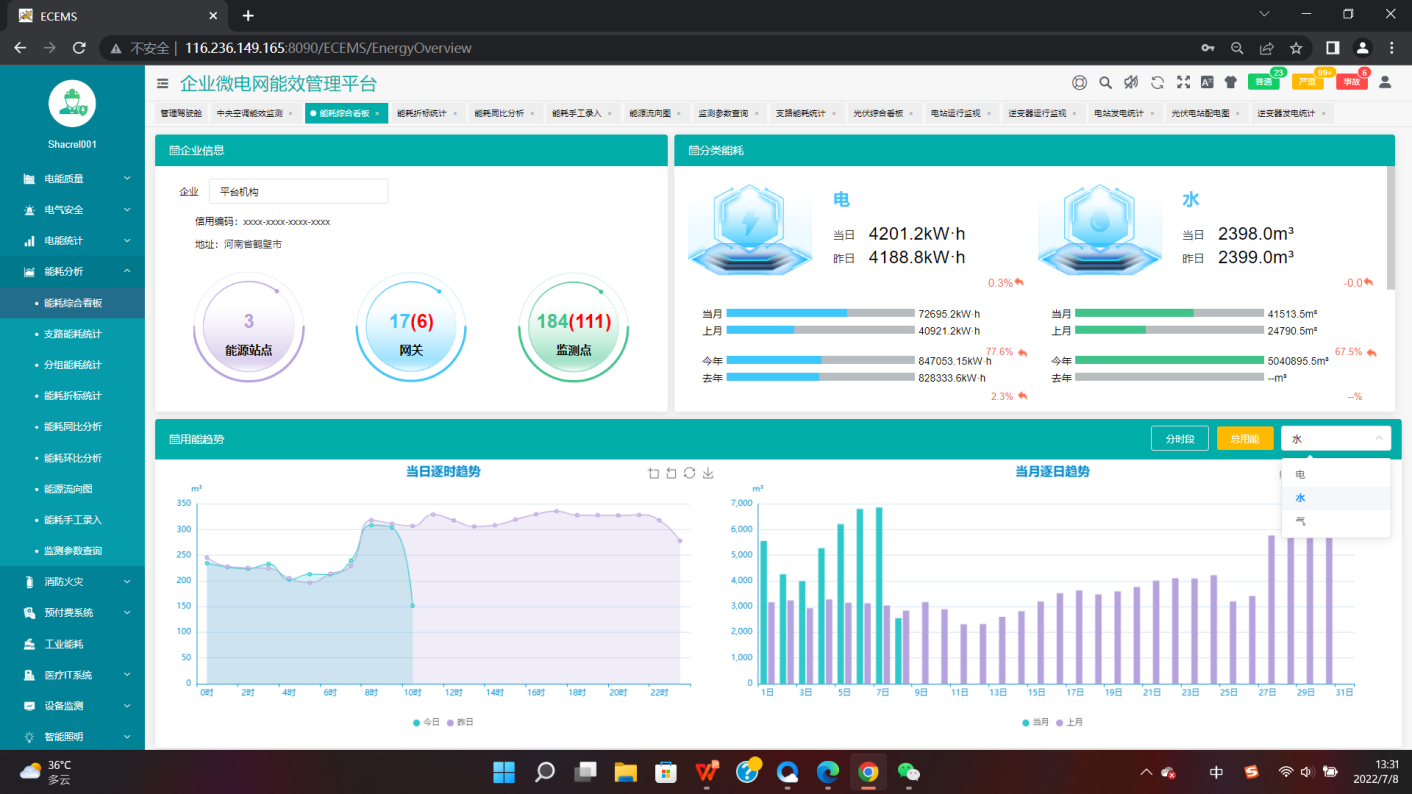

5.3能源管理係統
針對校園水、電、氣等各類接入能源進行統計分析，包含同比分析、環比分分析、損耗分析等。了解用能總量和能源流向。
按校園建築的分類進行采集和統計的各類建築耗電數據。如辦公類建築耗電、教學類建築耗電、學生宿舍耗電等，對數據分門別類的分析，提供領導決策，提高管理效能。
構建符合校園節能監管內容及要求的數據庫，能自動完成能耗數據的采集工作，自動生成各種形式的報表、圖表以及係統性的能耗審計報告，能夠監測能耗設備的運行狀態，設置控製策略，達到節能目的。

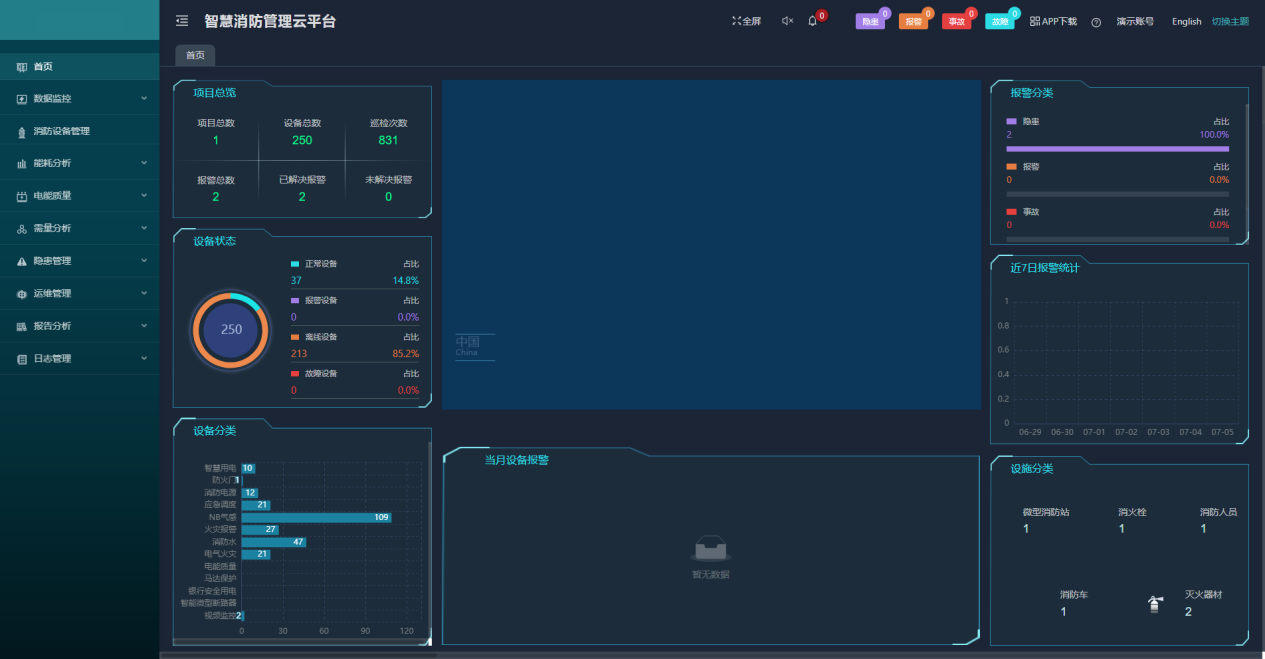

5.4智慧消防係統
智慧消防雲平台基於物聯網、大數據、雲計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，並對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過雲平台進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“係統化”需求。從火災預防，到火情報警，再到控製聯動，在統一的係統大平台內運行，用戶、安保人員、監管單位都能夠通過平台直觀地看到每一棟建築物中各類消防設備和傳感器的運行狀況，並能夠在出現細節隱患、發生火情等緊急和非緊急情況下，在幾秒時間內，相關報警和事件信息通過手機短信、語音電話、郵件提醒和APP推送等手段，就迅速能夠迅速通知到達相關人員。
6平台部署硬件選型
6.1電力監控與運維平台
應用場合 | 產品 | 型號 | 功能 |
變電所運維雲平台 |
| AcrelCloud-1000 | AcrelCloud-1000變電所運維雲平台基於互聯網＋、大數據、移動通訊等技術開發的雲端管理平台，滿足用戶或運維公司監測眾多變電所回路運行狀態和參數、室內環境溫濕度、電纜及母線運行溫度、現場設備或環境視頻場景等需求，實現數據一個中心，集中存儲、統一管理，方便使用，支持具有權限的用戶通過電腦、手機、PAD等各類終端鏈接訪問、接收報警，並完成有關設備日常和定期巡檢和派單等管理工作。 |
智能網關 |
| Anet係列 | 8個RS485串口2kV隔離，2個以太網接口，支持ModbusRtu、IEC-60870-5-101/103/104、CJ/T188、DL/T645等通訊協議設備的接入，支持ModbusRTU、ModbusTCP、IEC-60870-5-104等上傳協議、支持多中心不同數據服務要求，支持斷點續傳，裝置電源：220VAC/DC。 |
| ANet-2E4SM | 4路RS485串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTC、DL/T645-1997、DL/T645-2007、CJT188-2004、OPCUA、ModbusTCP（主、從）、104（主、從）、建築能耗、SNMP、MQTT；（主模塊）輸入電源：DC12V～36V。支持4G擴展模塊，485擴展模塊，*多可擴展16路。 |
10KV進/饋線 |
| AM6-L | 相間電流速斷保護，相間限時電流速斷保護（可帶低壓閉鎖），相間過電流保護（可帶低壓閉鎖），兩段式零序過流保護，反時限相間過流保護（可帶低壓閉鎖），零序反時限過流保護，過負荷保護，控製回路異常告警。 |
10/0.4KV變壓器 | AML-S | 分合閘位置、手車工作/試驗位置、接地刀閘位置、硬接點信號(保護跳閘、裝置告警、控製回路斷線、裝置異常、未儲能、事故總等)、報文(過流、過負荷、超溫報警、過溫報警、裝置告警、PT斷線、CT斷線、對時異常等)、遙控開關、故障波形分析(故障錄波、故障波形、故障記錄、跳閘、故障電流電壓)等。 |
35kV/100kV/6kV 間隔智能操控、 35kV/10kV/ 6kV傳感器 |
| ASD500 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控製及顯示（標配一路強製加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、櫃內照明控製、RS485接口、高壓櫃內電氣接點無線測溫。 |
35kV/10kV/ 6kV傳感器 |
|
| 合金片固定，CT感應取電，啟動電流大於5A，測溫範圍-50-125℃，測量精度±1℃；無線傳輸距離空曠150米； |
35kV/10kV/6kV 間隔電參量測量 |
| APM810 | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序電流In；四象限電能；實時及需量；電流、電壓不平衡度；負載電流柱狀圖顯示；66種報警類型及外部事件（SOE）各16條事件記錄，支持SD卡擴展記錄；2-63次諧波；2DI+2DO RS485/Modbus；LCD顯示； |
變壓器接頭測溫低壓進出線櫃接頭測溫 |
| ARTM-Pn | 可至多配套60個ATE400測溫傳感器，無線溫度傳感器ATE400適用於手車式動觸頭，電纜與母排搭接處，隔離刀閘搭接處等電氣搭接點的溫度測量，采用捆綁式安裝。可使用ATC-400無線測溫接收器接收數據。該終端可單獨安裝在高壓櫃、低壓抽屜櫃內。 |
中低壓回路 |
| WHD72-11 | WHD溫濕度控製器產品主要用於中高壓開關櫃、端子箱、環網櫃、箱變等設備內部溫度和濕度調節控製。工作電源：AC/DC85～265V工作溫度：-40.0℃～99.9℃工作濕度：0RH～99RH |
| ADW300 | 三相電參量U、I、P、Q、S、PF、F測量，有功電能計量（正、反向）、四象限無功電能、總諧波含量、分次諧波含量（2～31次）；A、B、C、N四路測溫；1路剩餘電流測量；支持RS485/LoRa/2G/4G/NB；LCD顯示；有功電能精度：0.5S級（改造項目適用） |
| DTSD1352 | 三相電參量U、I、P、Q、S、PF、F測量，分相總有功電能，總正反向有功電能統計，總正反向無功電能統計；紅外通訊；電流規格：經互感器接入3×1（6）A，直接接入3×10（80）A，有功電能精度0.5S級，無功電能精度2級 |
6.2後勤計費管理
6.2.1宿舍/商業預付費平台
應用場景 | 型號 | 圖 片 | 保護功能 |
預付費雲平台 | AcrelCloud-3200 |

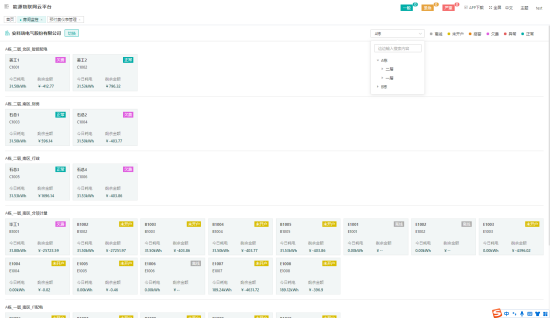

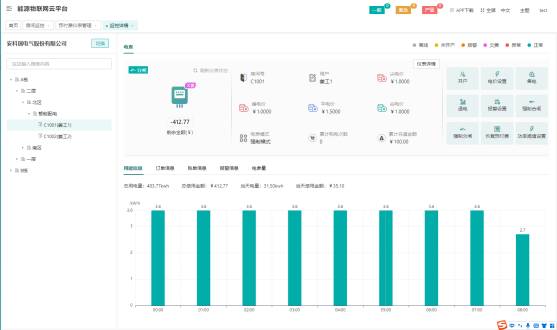

| 係統為B/S架構，主要包括前端管理網站和後台集抄服務，配合公司的預付費電表DDSY1352和DTSY1352係列以及多用戶計量箱ADF300L係列，實現電能計量和電費管理等功能。另外可以選配遠傳閥控水表組成水電一體預付費係統，達到先交費後用水的目的，剩餘水量用完自動關閥。 |
智能數據采集 | Anet係列 |
| 8個RS485串口2kV隔離，2個以太網接口，支持ModbusRTU、IEC-60870-5-101/103/104、CJ/T188、DL/T645等通訊協議設備的接入，支持ModbusRTU、ModbusTCP、IEC-60870-5-104等上傳協議、支持多中心不同數據服務要求，支持斷點續傳，裝置電源：220VAC/DC。 |
ANet-2E4SM |
| 4路RS485串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPCUA、ModbusTCP（主、從）、104（主、從）、建築能耗、SNMP、MQTT；（主模塊）輸入電源：DC12V～36V。支持4G擴展模塊，485擴展模塊，*多可擴展16路。 |
ABox5000 |
| 多路RS485接口，能對多種終端設備進行數據采集 支持網口通過ModbusTcp協議采集其它係統或設備轉發的數據提供6路DC12/24V電壓輸出接口支持4級遙測越限告警，遙信變位告警功能支持斷點續傳功能，實時檢測，防止數據丟失 |
計量及預付費儀表 | DDSY1352-Z |
| ·全電參量測量：U、1、P、Q、S、PF ·預付費功能：可設置欠費蔬閘功能，除欠用電功能 ·惡性負數識別，作息時間 ·RS-485通訊接口，MODBUS或DL／T645規約 ·具有CPA證書 |
DTSY1352-Z |
| .全電參量測量：U、1、P、Q、S、PF ·不平衡度、2-31次請波測量 .數據凍結功能 ·高精度0.5S級電能計量 ·預付費功能 ·惡性負載識別，作息時間管理 ·RS-485通訊接口，MODBUS或DL／T645規約 ·具有CPA證書、發明專利證書 |

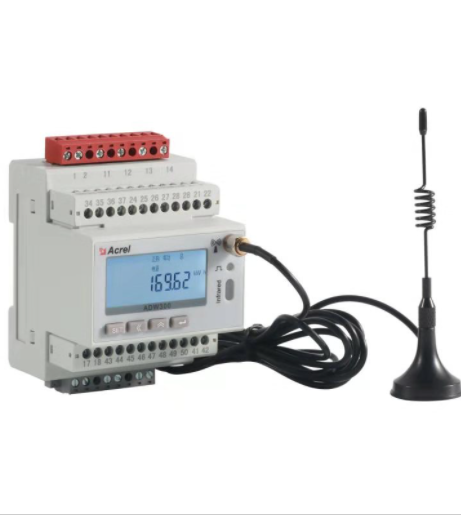

ADW300 |
| 支持多種通訊方式：支持RS-485，NB-loT、LoRa、WIFI及4G通訊 支持多種規格外置開口式互感器，方便改造項目接線 支持多路DUDO、溫度、漏電監測 ·具有電能質量分析和需量統計功能 ·具有CPA證書 |
DDSY1352-xDM |
| 一進多出，可實現宿舍照明，插座、空調，衛生間等用電分路計量和控製 ·諧波1％（2-42），2％（43-63） ·全電參量測量：U、1、P、Q、S、PF ABox5000數據融合終端 ·預付費功能：基礎用電下發 ·支持網口通過ModbusTcp協議采集其它係統或設備轉發的數據 多路RS485撞口，能對多種終瑞設備進行數據采集 ·惡性負載識別：阻性負載識別、相位插座識別、夜間小功率載跳閘記錄 ·提供6路DC12／24V電壓輸出接口 ·作息時間管理 |
ADF40係列 |
| 支持12路三相或36路單相組合計量，可單三相混用，直接接入與互感器接入混用： 全電參量測量：U、1、P、Q、S、PF ·高精度0.5S級電能計量 ·預付費功能 ·惡性負載識別，作息時間管理 |
LXSY係列 |
| ·預付費功能∶∶先買水後用水，欠費 關闖 遠傳功能支持總線通訊和物聯網 通訊 雙顯功能電子顯示和機械字輪顯 示 閥門自動維護、IP68防防護ENC測試達到國家標準、克服環境 電磁幹擾影響，穩定性強 |
中壓產品 | AM係列綜合保護裝置 |
| 具有級強的數據處理，邏輯造算和信息存儲能力，可為35kY及以下電壓等級的進線，饋線、變壓器，高壓電動機，高壓電容器等對象提供過負荷、低電壓、過電壓、熱過載、非電量等保護功能，防止事故擴大，降低高價值設備損壞的風險。 |
| APView500 |
| 相電壓電流＋零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓／電流63次諧波、63組間諧波、諧波相角、諧波含有率、諧波功率、諧波畸變率、K因子）、波動／閃變、電壓暫升、電壓暫降、電壓瞬態、電壓中斷、1024點波形采樣、觸發及定時錄波，波形實時顯示及故障波形查看，PQDIF格式文件存儲，內存32G，16D0+22D1，通訊 2RS485+1RS232+1GPS，3以太網接口（＋1維護網口）＋1USB接口，支持U盤讀取數據，支持61850協議。 |
智能儀表及用電安全監控裝置 | APM係列 |
| 全電量測量，四象限電能，複費率電能，儀表內部溫度測量，總有功、總無功、總視在電能脈衝輸出、秒脈衝等可選。三相電流、有功功率、無功功率、視在功率實時需量及*大需量(包含時間戳)。電流、線電壓、相電壓、有功功率、無功功率、視在功率、功率因數、頻率、電流總諧波、電壓總諧波的本月極值和上月極值(包含時間戳)。中文顯示，有功電能0.2s級。通訊方式：RS485，Prifibus-DP、以太網 |
AEM係列 |
| 三相電力參數測量、電壓和電流的相角、四象限電能計量、複費率、*大需量、曆史電能統計、開關量事件記錄、曆史極值記錄、31次分次諧波及總諧波含量分析、分相諧波及基波電參量（電壓、電流、功率）、開關量、報警輸出 通訊方式：RS485接口，支持Modbus-RTU協議 |
ARCM係列 |
| ARCM係列電氣火災探測器可對配電回路的剩餘電流、導線溫度等火災危險參數實施監控和管理，集成度高，體積小巧，安裝方便，防範因泄漏電流而導致的電氣火災. |
6.2.2充電樁管理平台
應用場景 | 型號 | 圖 片 | 保護功能 |

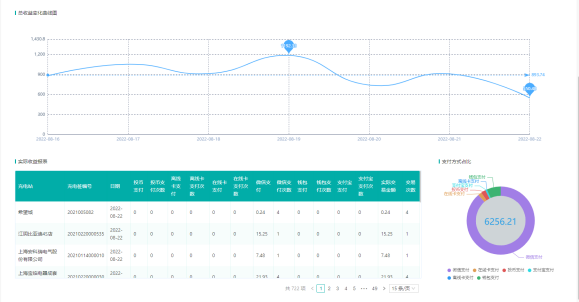

充電樁管理平台 | AcrelCloud-9000 |
| 采用泛在物聯、雲計算、大數據、移動通訊、智能傳感等技術手段可為用戶提供能源數據采集、統計分析、能效分析、用能預警、設備管理等服務，平台可以廣泛應用於多種領域。 |

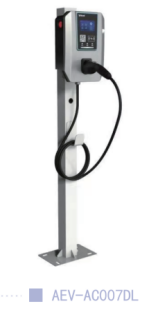

新能源汽車充電樁 | AEV-AC007D-LCD |
| 輸入輸出電壓：AC220V 1個充電接口，充電線長5米；輸出功率7km；掃碼、刷卡支付：標配無線通訊：4G、WIFI、藍牙三選一（下單備注規格，無備注默認4G通訊）。 |
AEV-DC060S |
| 直流60kw雙槍一體充電機 |
AEV-DC120S |
| 直流120kw雙槍一體充電機 |
智能電動車充電樁 | ACX10係列 |
| 10路承載電流25A，單路輸出電流3A，單回路功率1000W，總功率5500W。充滿自停、斷電記憶、短路保護、過載保護、空載保護、故障回路識別、遠程升級、功率識別、獨立計量、告警上報。 ACX10A-TYHN：防護等級IP21，支持投幣、刷卡，掃碼、免費充電 ACX10A-TYN：防護等級IP21，支持投幣、刷卡，免費充電 ACX10A-YHW：防護等級IP65，支持刷卡，掃碼，免費充電 ACX10A-YHN：防護等級IP21，支持刷卡，掃碼，免費充電 ACX10A-YW：防護等級IP65，支持刷卡、免費充電 ACX10A-MW：防護等級IP65，僅支持免費充電 |
ACX2A係列 |
| 2路承載電流20A，單路輸出電流10A，單回路功率2200W，總功率4400W。充滿自停、斷電記憶、短路保護、過載保護、空載保護、故障回路識別、遠程升級、功率識別，報警上報。 ACX2A-YHN：防護等級IP21，支持刷卡、掃碼充電 ACX2A-HN：防護等級IP21，支持掃碼充電 ACX2A-YN：防護等級IP21，支持刷卡充電 |
6.2.3智能照明管理
應用場景 | 產品 | 型號 | 功能 |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸：144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸：86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電，功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸：108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
應用場景 | 產品 | 型號 | 功能 |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸：144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸：86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電，功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸：108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
IP網關 |
| ASL200-485-IP | IP協議轉換器（ALIBUS<-->TCP/IP） 1、1路ALIBUS通信總線接口。 2、1路RS485 3、1路以太網接口，以太網通訊 4、串口速率1200~115200bps可配置。串口支持標準MODBUS-RTU協議。 5、外形尺：96.6mm(W)*70mm(H)*18mm(D)。 6、35mm標準導軌式安裝 7、IP地址設置連接、ALIBUS係統組網擴容、ALIBUS通訊軟件連接 |
IP輔助電源 |
| ASL200-P20 | 輔助電源 1、輸入電壓範圍：176-264VAC 2、輸出電壓及功率：24VDC/20W 3、電壓調整範圍：21.6~29V 4、工作溫度：-40~+70℃ 5、外形尺寸：96.6mm(W)*70mm(H)*18mm(D) 6、35mm標準導軌式安裝 |
6.3能源管理係統
應用場景 | 型號 | 圖 片 | 保護功能 |
能耗管理雲平台 | AcrelCloud-5000 |
| 采用泛在物聯、雲計算、大數據、移動通訊、智能傳感等技術手段可為用戶提供能源數據采集、統計分析、能效分析、用能預警、設備管理等服務，平台可以廣泛應用於多種領域。 |
智能網關 | Anet係列網管 |
| 采用嵌入式硬件計算機平台，具有多個下行通信接口及一個或者多個上行網絡接口，作為信息采集係統中采集終端與平台係統間的橋梁，能夠根據不同的采集規約進行水表、氣表、電表、微機保護等設備終端的數據采集匯總，並使用相應的規約轉發現場設備的數據給平台係統。 |
高壓重要回路或低壓進線櫃 | APM810 |
| 具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用於對電網供電質量的綜合監控診斷及電能管理。該係列儀表采用了模塊化設計，當客戶需要增加開關量輸入輸出，模擬量輸入輸出，SD卡記錄，以太網通訊時，隻需在背部插入對應模塊即可。 |
APM520 |
| 三相全電量測量，2-63次諧波，不平衡度，*大需量，支持付費率，越限報警，SOE，4-20mA輸出。 |
低壓聯絡櫃、出線櫃 | AEM96 |
| 三相多功能電能表，均集成三相電力參數測量及電能計量及考核管理，提供上24時、上31日以及上12月的電能數據統計。具有63次分次諧波與總諧波含量檢測，帶有開關量輸入和繼電器輸出可實現“遙信”和“遙控”功能，並具備報警輸出，可廣泛應用於多種控製係統，SCADA係統和能源管理係統中。 |
動力櫃 | ACR120EL |
| 測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度，諧波等，並具備完善的通信聯網功能，非常適合於實時電力監控係統。 |
DTSD1352 |
| DIN35mm導軌式安裝結構，體積小巧，能測量電能及其他電參量，可進行時鍾、費率時段等參數設置，精度高、可靠性好、性能指標符合國標GB/T17215-2002、GB/T17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求，並且具有電能脈衝輸出功能；可用RS485通訊接口與上位機實現數據交換。 |
AEW100 |
| 三相全電量測量，剩餘電流、2-63次諧波，支持付費率，量值、電纜溫度，可選2G/4G通訊。 |
6.4智慧消防係統
6.4.1電氣火災監控係統
應用場景 | 產品 | 型號 | 功能 |
各變電所、各動力箱 | 0.4KV出線 |
| ARCM200 係列 | 用於檢測TN-C-S、TN-S及局部TT係統中的剩餘電流、溫度等電氣參數，從而預防電氣火災的發生。 |
區域變電所 | 區域分機 |
| Acrel-6000/B3 | 接收電氣火災監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，采用485通訊 |
主變點所 監控中心 | 控製主機 |

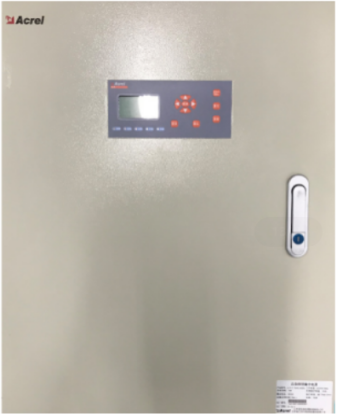

| Acrel-6000/B | 接收電氣火災監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用485通訊。 |
配套附件 |
|
|
|
|
0.4kV電流 互感器 |
| AKH-0.66 | 測量型互感器，采集交流電流信號。 |
6.4.2消防設備電源監控係統
應用場景 | 產品 | 型號 | 功能 |
消防設備電源電壓監控 |
| AFPM3-2AVM | 監測兩路三相交流電壓，二總線通訊。 |
區域變電所 | 區域分機 |
| AFPM100/B3 | 接收消防設備電源監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
主變點所監控中心 | 控製主機 |
| AFPM100/B1 | 接收消防設備電源監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
6.4.3防火門監控係統
應用場景 | 產品 | 型號 | 功能 |

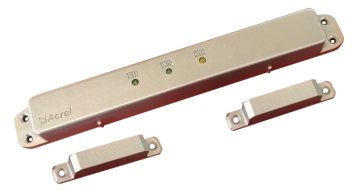

配電室、綜合樓 | 常開防火門 |
| AFRD-CK(YT)-65 AFRD-CK(YT)-85 AFRD-CK(YT)-120 | 監測常開防火門的開閉狀態。 |
常閉防火門 |

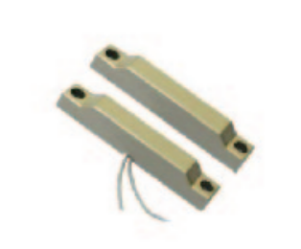

| 單扇：AFRD-CB1(YT) 雙扇：AFRD-CB2(YT) | 監測常閉防火門的開閉狀態。 |
地下箱體防爆車間 | 常開/常閉防火門 |
| AFRD-MC | 監測常開、常閉防火門的開閉狀態。 |
監測模塊 |
| AFRD-CK/CB | 接收AFRD-MC的狀態信息同步傳輸至防火門監控主機。 |
區域變電所 | 區域分機 |
| AFRD100/B3 | 接收防火門監控模塊和防火門一體式探測器的信號，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
主變點所監控中心 | 控製主機 |
| AFRD100/B | 接收防火門監控模塊和防火門一體式探測器的信號以及各區域分機的實時數據，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
6.4.4消防應急照明和疏散指示係統
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 |
各變電所、地下箱體、綜合樓 | 集中電源集中控製型消防應急標誌燈具（高防護） |
| A-BLJC-1LROEII1W-A431H(單麵安全出口) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H(單麵疏散出口) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H(單麵左向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H(單麵右向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H(單麵雙向) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H(單麵樓層) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
| A-BLJC-1LROEII1W-A431H(單麵米標) | 防護等級：IP67 設備尺寸：145*400*15 安裝方式：壁掛 |
集中電源集中控製型消防應急照明燈具（高防護） |
| A-ZFJC-E*W-A604T8單管式應急照明燈具 | 防護等級：IP67 設備尺寸：Φ26*L400、Φ26*L600、Φ26*L1200 安裝方式：吸頂、吊掛 設備功率：3、6、9、12、15W |

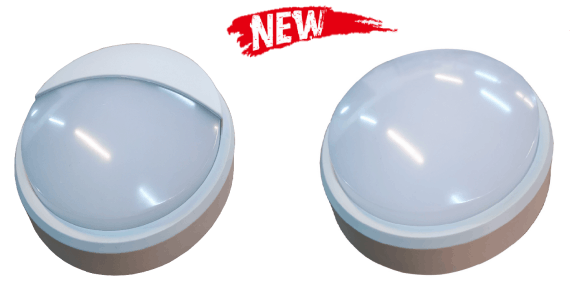

| A-ZFJC-E*W-A603HC高防護應急照明燈具 | 防護等級：IP67 設備尺寸：Φ175*H60 安裝方式：吸頂、壁掛 設備功率：3、6、9、12、15W |
| A-ZFJC-E*W-A603HE高防護應急照明燈具 | 防護等級：IP67 設備尺寸：198*98*55 安裝方式：吸頂、壁掛 設備功率：3、6、9、12、15W |
消防應急燈具專用電源 |
| A-D-0.3KVA-A200L A-D-0.5KVA-A200L A-D-0.75KVA-A200L A-D-0.1KVA-A200L | 防護等級：IP65 設備尺寸：500*400*200、600*480*230 安裝方式：壁掛 設備功率：0.3、0.5、0.75、1KVA 回路數量：8路 |
防爆工藝車間 | 集中電源集中控製型消防應急防爆標誌燈具 |
| A-BLJC-1LROEI1W-A431EX（防爆單麵出口) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX（防爆單麵左向) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX（防爆單麵右向) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX（防爆單麵雙向) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-1LROEI1W-A431EX（防爆單麵樓層) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：壁掛 |
| A-BLJC-2LROEI1W-A430EX（雙麵安全出口) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX（多信息複合) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX（雙麵單向) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |
| A-BLJC-2LROEI1W-A430EX（雙麵雙向) | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：165*375*65 安裝方式：吊管安裝 |

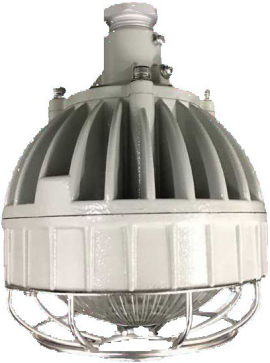

集中電源集中控製型消防應急防爆照明燈具 |
| A-ZFJC-E*W-A630EX | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：256*243*78 安裝方式：壁掛 設備功率：3、6、10W |
| A-ZFJC-E*W-A632EX | 防護等級：IP65 防爆等級：ExdeIICT6Gb/ExtDA21IP66T80℃ 設備尺寸：Φ135mm*H168mm 安裝方式：吊管安裝 設備功率：3、6、9、12、15W |

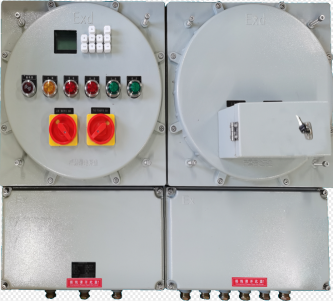

消防應急燈具專用電源(防爆) |
| A-D-0.3KVA-A200EX A-D-0.5KVA-A200EX A-D-1KVA-A200EX | 防護等級：IP43 設備尺寸：904*702*220、1354*702*220 安裝方式：壁掛 設備功率：0.3、0.5、1KVA 回路數量：8路 |
區域 變電所 | 區域分機 |
| A-C-A100/B3 | 區域分機通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示*佳、*安全的疏散路線。 |
中繼器 |
| CAN轉光纖中繼 | 通過CAN轉光纖中繼實現把CAN總線傳輸轉換至光纖傳輸延長通訊距離增加方案多樣性。 |
主變電所 監控中心 | 監控主機 |
| A-C-A100 | 監控主機通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示*佳、*安全的疏散路線。 |
7結束語
智能計量係統與普通電表計量係統相比，雖然設備投資會大些，但它能做到集中管理，集中控製，省去了值班人員現場抄表的煩瑣，簡化了管理流程，*大限度地節省人力管理資源，且能降低電能損耗，是一條可持續發展計量方式。因此很值得各學校或其他公共建築廣泛使用。
【參考文獻】
【1】劉翠麗.智能電能計量管理係統在學校中的應用
【2】香蕉视频色版免费高校綜合能效解決方案2022.5版.
【3】香蕉视频色版免费企業微電網設計與應用手冊2022.05版.
