張欣
香蕉视频色版免费電氣股份有限公司 上海嘉定 201801
摘要:本文旨在探討電氣節能技術在醫院建築中的應用，通過分析醫院建築電氣能耗特點，提出了減少電動機電能損耗、優化照明係統、改善空調係統、節能供配電係統等應用策略。同時，強調了建立節能管理控製係統和加強計量與成本管理的重要性。通過采取這些技術措施，醫院建築可以實現能源的高效利用、減少能耗，為醫療服務可持續發展提供支持。
關鍵詞:電氣；節能技術；醫院建築；應用
0.引言
自20世紀以來，電氣節能技術在醫院建築中的應用在我國經曆了長足的發展。起初，國家政策逐步倡導節能理念，推動醫院建築向能源高效方向轉型。隨著技術進步，電氣節能技術不斷創新，LED照明、智能控製係統等得到廣泛應用。《國家綠色醫院建設標準》這一政策的實施進一步推動了電氣節能技術在醫院建築中的發展曆程。
1.建築電氣節能的現狀
我國建築電氣節能的現狀在醫院建築中的應用方麵顯示出一定的進展，但仍存在一些改進的空間。醫院建築作為高能耗行業，電氣節能技術的應用對提高能源利用效率、降低運營成本和減少環境影響至關重要。目前，我國在醫院建築電氣節能方麵已經建立了相關的《醫院建築電氣設計規範》和《照明設計規範》等標準和規範，這些規範對醫院建築電氣係統的設計和施工提供了指導和要求。國家和地方政府也出台了一係列支持醫院電氣節能的政策和措施，鼓勵使用高效節能的照明設備、推廣智能照明控製係統等。然而，我國在醫院建築電氣節能方麵仍麵臨一些挑戰。部分醫院建築存在照明設備老化、設備運行不合理等能源浪費現象，導致能耗較高。醫院電氣係統的設計和施工中，還有一定的提升空間，需要進一步加強專業化人才的培養和引進，提高設計水平和施工質量。醫院建築業主和管理者對電氣節能的重視程度不夠，缺乏長期的節能管理和監測機製。
2.建築電氣節能的重要性
建築電氣節能有助於減少能源消耗，高效的電氣設備、照明係統和智能控製技術能夠顯著降低建築的能源需求。采用節能燈具、高效電氣設備和自動化控製係統等技術，可以很大限度地減少電能的浪費，實現能源的有效利用。建築電氣節能有助於降低運營成本，通過使用高效節能的電氣設備和係統，建築業主能夠減少用電費用和維護成本。節能措施的應用可以改善建築的能源利用效率，從而提高經濟效益。建築電氣節能對室內環境質量的改善至關重要，設計合理的照明係統、空調係統和通風係統能夠提供舒適的室內環境，並確保室內空氣的清新和舒適。節能措施的應用還能減少熱量和光汙染，提高室內環境的質量。重要的是，建築電氣節能符合可持續發展的理念。通過減少能源消耗和溫室氣體排放，電氣節能可以降低對環境的影響，減少碳足跡，實現資源的可持續利用。在全球氣候變化和能源緊缺的背景下，電氣節能對實現低碳經濟和環境可持續發展具有重要意義。
3.建築電氣節能的基本措施
為了實現我國建築電氣節能的目標，在照明方麵，應選擇高效節能的LED燈具(如圖1),並結合智能照明控製係統，實現光感應和時間控製。在空調係統方麵，采用高效節能的變頻空調設備，並結合智能溫控係統和*確的空調區域劃分，實現能源的合理利用。應選用能效標誌認證的電梯、冷庫、洗衣機等電氣設備，減少不必要的能源浪費。安裝智能能源管理係統，實時監測和分析能源消耗情況，為能源調控提供數據支持。充分利用太陽能資源，安裝太陽能光伏板，減少對傳統能源的依賴。
圖 1節能LED燈具
4.電氣節能技術在醫院建築中的應用策略
4.1醫院建築供配電係統的節能降耗技術
合理選擇供電電壓是一項關鍵策略，根據功率公式P=UI,較高的供電電壓可以降低電流流量，從而減小線路電阻損耗和電線的傳輸損耗。通過優化供電電壓，可以提高供配電係統的效率，減少能源浪費。變配電所的科學選址也是一項重要措施，合理布置變配電所可以減小電能傳輸的距離，降低電能損耗和線路阻抗，提高供配電係統的效率。將變配電所布置在負荷中心位置，能夠有效減少配電半徑和低壓配電距離，降低線路損耗和電壓。醫院建築供配電係統的節能降耗技術還包括優化電纜選擇和布線設計，采用高效節能的電纜材料和合理的線路布線方式，減少電能傳輸中的線路損耗和降低電阻。合理選擇導線的截麵積和材質，以降低電阻和電流密度，提高電能傳輸的效率。
4.2醫院建築照明係統的節能降耗技術
在醫院建築照明係統中，應優先選擇高效節能的LED照明燈具。LED燈具具有較高的光效、較長的壽命和較低的能耗，相較於傳統照明燈具可實現較大幅度的節能效果。還應考慮燈具的功率因數、色溫和色彩還原指數等參數，以保證照明效果和舒適度。采用智能照明控製係統進行優化設計，智能照明控製係統結合光感應、時間控製和人體感應等技術，可以實現照明係統的*準控製。通過感應器和控製器的配合，可以根據光照需求和人員活動情況，自動調節燈光亮度和開關狀態，避免不必要的能耗。還可以應用照明分區控製和燈光調光技術，根據不同區域和使用需求，靈活調整照明亮度，進一步節約能源。定期進行照明係統的維護和管理也是必不可少的，定期清潔燈具和燈罩，保持光線的透明度和亮度；及時更換損壞的燈具和電路，確保照明係統的正常運行；定期檢查和調整光照計劃和照明控製設備，保證其性能和準確度。通過維護和管理措施的有效實施，可以提高照明係統的穩定性和效率，降低能耗和維護成本。
4.3醫院建築空調係統的節能降耗技術
在設計和運行醫院建築空調係統時，醫院建築應優先選用具有較高能效比(EER)和COP的空調設備(如圖2)。這些設備采用先進的壓縮機和熱交換技術，以減少能源損耗。應考慮適當的容量大小，以確保空調係統在滿足需求的同時避免不必要的能耗。采用智能控製技術優化空調係統運行，通過使用智能溫度控製器、室內外溫度傳感器和人體感應器等設備，可以實現實時監測和調整室內溫度，避免過度製冷或製熱。
還可以利用預測控製算法和智能調度係統，根據不同時間段和區域需求，合理分配和調整空調設備的運行模式和能耗。優化空調係統的空氣流通和傳輸效率也是節能降耗的重要措施，通過合理設置空氣供應和回風口，優化送風和回風路徑，減少空氣泄漏和混合，提高空調係統的傳輸效率。定期清潔和更換過濾器，確保空氣流通暢通無阻，減少空氣阻力和係統能耗。可以考慮應用餘熱回收技術，將空調係統排出的廢熱用於供暖或熱水供應，提高能源的綜合利用效率。通過熱交換器和熱泵等設備，回收和利用空調係統的廢熱，減少額外能源消耗，實現能源的節約和減排。
圖 2高能效比空調
4.4諧波治理
諧波產生的原因主要是非線性負載設備對電力係統的影響，其會導致電壓波形畸變、供電質量下降和設備損耗增加。為了降低諧波對醫院電氣係統的影響，減少能耗並提升係統穩定性，采取諧波治理措施是必要的。諧波治理的關鍵目標是限製諧波的生成和傳輸，在醫院建築中，可采用諧波濾波器，優化設備選擇和布置，以及科學選擇中性線截麵等策略來實現。諧波濾波器通過濾除諧波成分，改善電壓波形質量，減少諧波對電力係統和設備的影響。優化設備選擇和布置，如選擇高品質的設備和變壓器，減少諧波傳輸和擴散。科學選擇中性線截麵有助於降低諧波電流的流動，減小諧波對醫院電氣係統的影響。
4.5減少電動機電能損耗
減少電動機電能損耗通過優化電動機的選擇、運行和控製來實現，以此提高係統效率。高效率電動機具有較低的功率損耗和較高的功率因數，能夠在工作過程中實現更高的能源轉化效率。通過挑選符合需求的高效率電動機，可以降低電動機的能耗，並提高係統的整體效率。電動機運動時要注意功率因數的提升，功率因數是電動機運行時的重要參數，影響著電能的利用效率。通過調整電動機的電壓和頻率優化電動機的運行條件，可以提高功率因數，降低無功功率的損耗，從而減少電能的浪費。采用變頻調速技術可以有效降低電動機的能耗，變頻調速器可以根據實際負荷需求，調節電動機的轉速和功率輸出，避免電動機長時間處於高功率和高負荷狀態。如此不僅可以降低能耗，還可以延長電動機的使用壽命。
4.6建立節能管理控製係統
在醫院建築中，建立節能管理控製係統主要是通過應用智能家居係統予以實現。通過智能家居係統的集成和自動化控製功能，可以實現醫院各個能源相關設備的智能調度和運行，以減少能源浪費。配備傳感器和結合反饋機製，智能係統可以根據實時監測的環境條件和人員活動情況，實現*確地能源控製。應用先進的能源調度和優化算法，智能係統能夠預測和調整能源使用模式，以平衡醫院的舒適性和能源效益。通過遠程監控和管理，醫院管理人員可以隨時隨地訪問係統，並實時監測能源使用情況，實施相應的調整和優化。
4.7加強計量和成本的管理
通過*確計量能源消耗並采取有效的管理措施，可以為醫院提供準確的成本核算和能源消耗數據，實現能源的高效利用和成本的有效控製。建立科學合理的能源計量係統是加強計量管理的基礎，醫院建築涉及電力、熱能、冷能等多個能源領域，要確保各方麵的能源消耗得到準確計量。通過安裝智能電能表、熱量表和水表等計量設備，可以實時監測和記錄能源的使用情況，提供準確的能源數據。利用先進的數據管理和分析技術，對能源消耗進行有效管理。通過建立能源管理信息係統，將能源消耗數據進行集中管理和分析，可以實時監測能源使用情況、發現異常情況並進行及時調整。利用數據分析技術，可以識別能源消耗的瓶頸和潛在的節能機會，並製定相應的能源管理策略。加強成本管理也是提高電氣節能效果的重要措施之一，醫院作為一個綜合性機構，需要對能源消耗和相關成本進行綜合管理。通過建立成本核算體係，準確計算和監控能源消耗所帶來的成本，可以識別成本的組成部分和變化趨勢，為管理決策提供準確的數據支持。通過*細化的成本管理，醫院可以更好地控製能源成本，優化資源配置，實現節能降耗的目標。
5.AcrelEMS-MED醫院能源管理平台
5.1平台概述
AcrelEMS-MED醫院能源管理平台充分結合《醫療建築電氣設計規範》《綠色醫院建築評價標準》、《醫院建築能耗監管係統建設技術導則》等行業規範、根據醫院用戶需求以及能源管理部門要求，采集分析能源、能耗、能效數據，監測以電能質量、智慧用電相關指標以及其他用能指標，並與國家能源政策與用能模式改革結合。能夠輔助醫院後勤管理人員進行能源供應係統及設備的運行管理工作，幫助醫院管理層實時掌握醫院的能耗情況，為醫院能源信息化建設和節能管理提供了良好的技術平台。
5.2平台組成
香蕉视频色版免费醫院能源管理係統建立基於雲平台的“監、控、維”一體化的能源管理係統，從數據采集、設備控製、數據分析、異常預警、運維派單、係統架構和綜合數據服務等方麵的設計，幫助醫院後勤管理部門了解醫院能源運行情況，關注消防和電氣安全，及時預警異常情況，提高運維效率。它集成了10KV/O.4KV變電站電力監控係統、變電所運維雲平台，配電房綜合監控係統，能耗管理係統，智能照明控製係統，智慧消防平台，電氣火災監控係統，消防設備電源監控係統，防火門監控係統，消防應急照明和疏散指示係統，充電樁管理係統，電能質量治理解決方案，醫療隔離電源解決方案，
5.3平台拓撲圖
5.4平台子係統

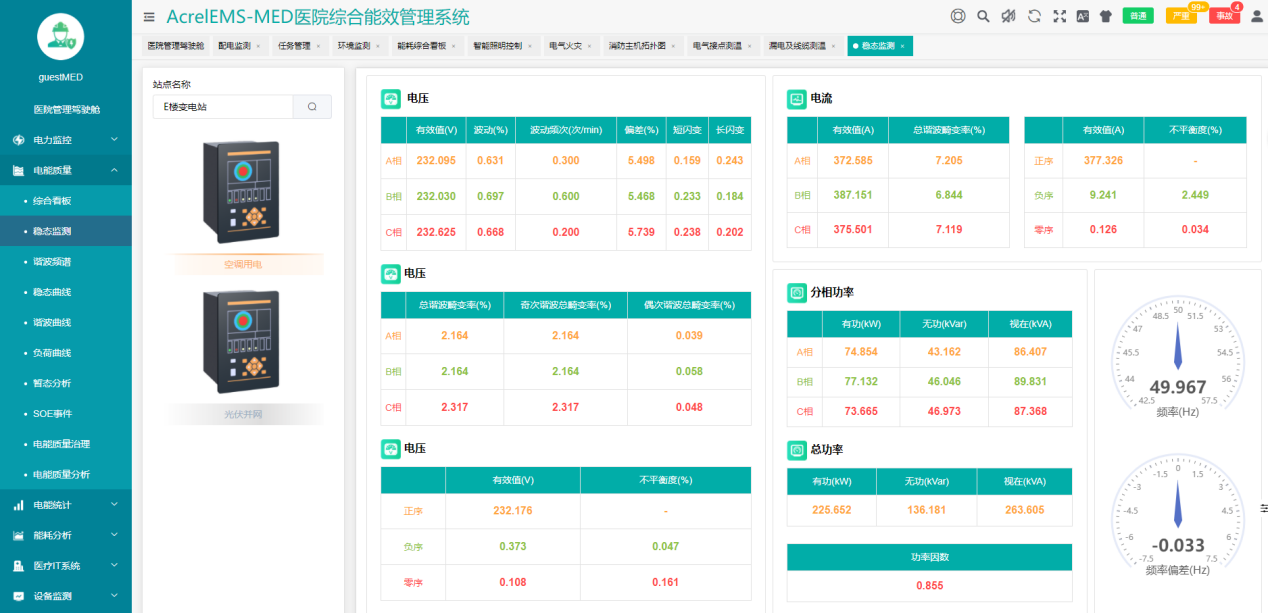

（1）醫院電力監控解決方案
電力監控係統實現對變壓器、柴油發電機、斷路器以及其它重要設備進行監視、測量、記錄、報警等功能，並與保護設備和遠方控製中心及其他設備通信，實時掌握供電係統運行狀況和可能存在的隱患，快速排除故障，提高醫院供電可靠性。
電力監控係統主要針對開閉所和10/0.4kV變電所，對高壓回路配置微機保護裝置及多功能儀表進行保護和監控，對0.4kV出線配置多功能計量儀表，用於測控出線回路電氣參數和用能情況。同時對醫院重要設備如柴油發電機、無功補償裝置、有源濾波裝置、UPS、隔離電源係統狀態進行監測。

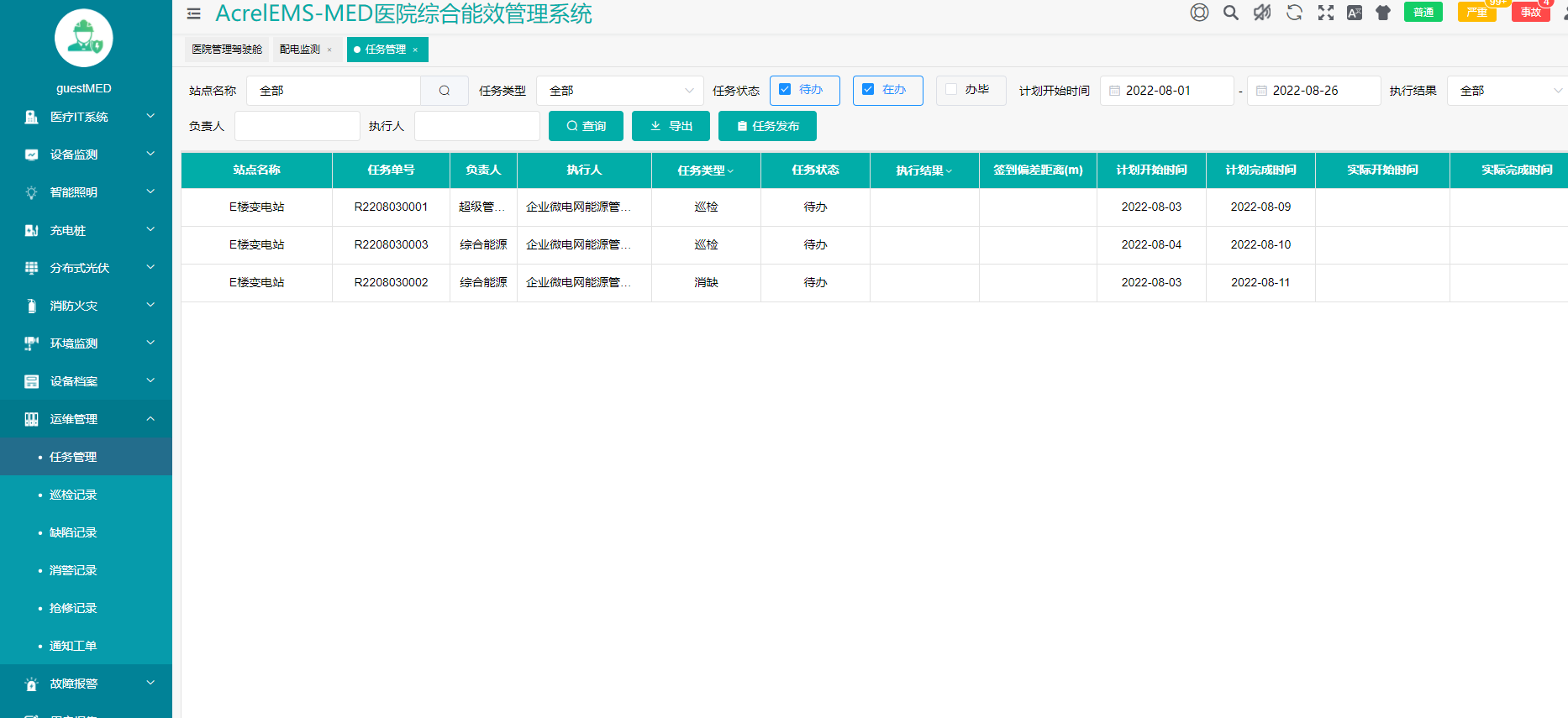

（2）醫院變電所運維雲平台解決方案
AcrelCloud-1000電力運維雲平台采用多功能電力傳感器、無線通信、邊緣計算網關及大數據分析技術，通過智能網關采集現場數據並存儲在本地，再定時向雲平台推送數據。平台采集的數據包括變電所回路電氣參數和變壓器溫度、環境溫濕度、浸水、煙霧、視頻、門禁等信息，有異常發生10S內通過短信和APP發出告警信號。平台通過手機APP下發運維任務到管理人員手機上，並通過GPS跟蹤運維執行過程進行閉環，提高運維效率，即時發現運行缺陷並做消缺處理。

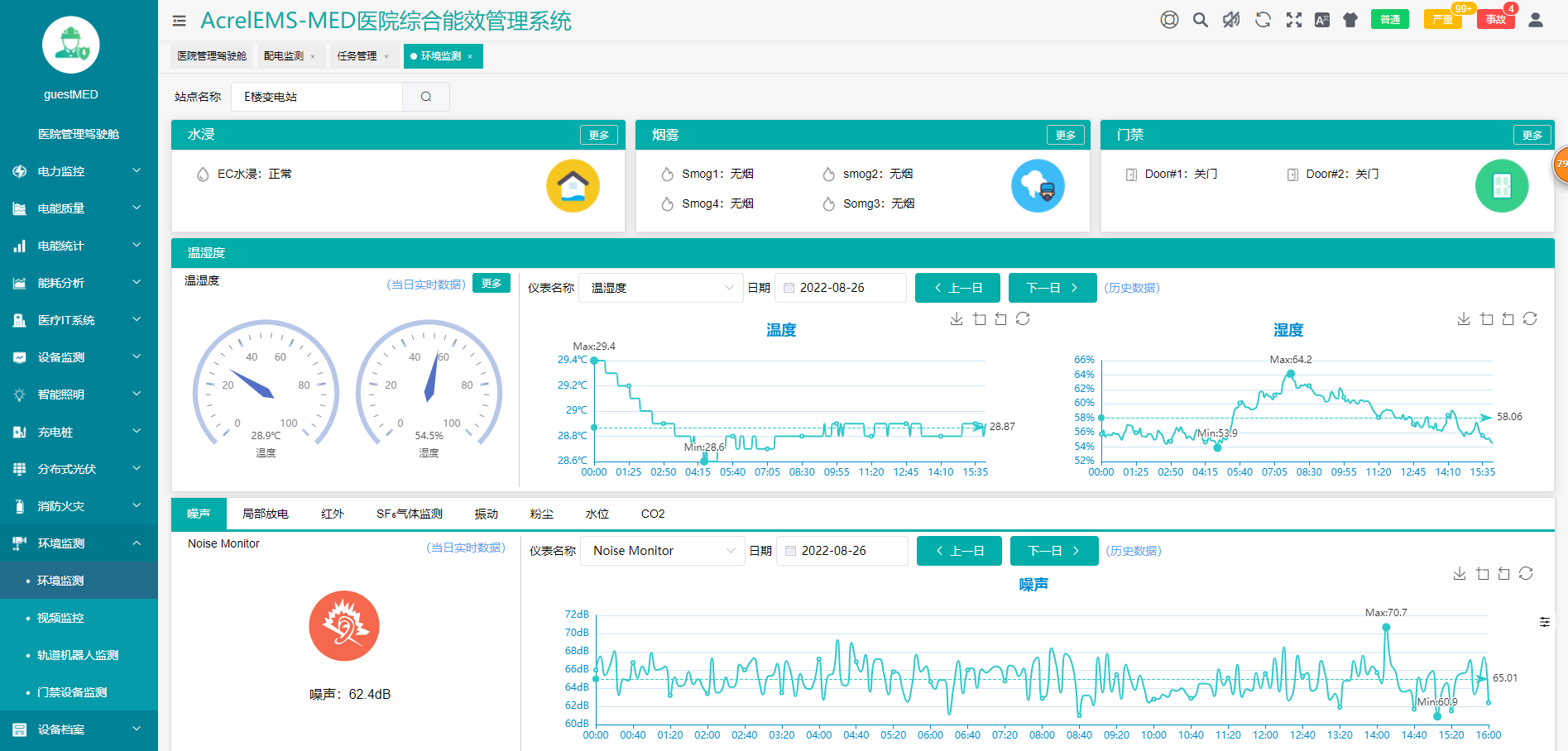

（3）醫院配電房綜合監控係統解決方案
Acrel-2000E配電室綜合監控係統，可實現開關櫃運行監控、高壓開關櫃帶電顯示、母線及電纜測溫監測、環境溫濕度監測、有害氣體監測、安防監控，可對燈光、風機、除濕機、空調控製等設備進行聯動控製。實現動力環境各數據的檢測與設備控製，優化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。

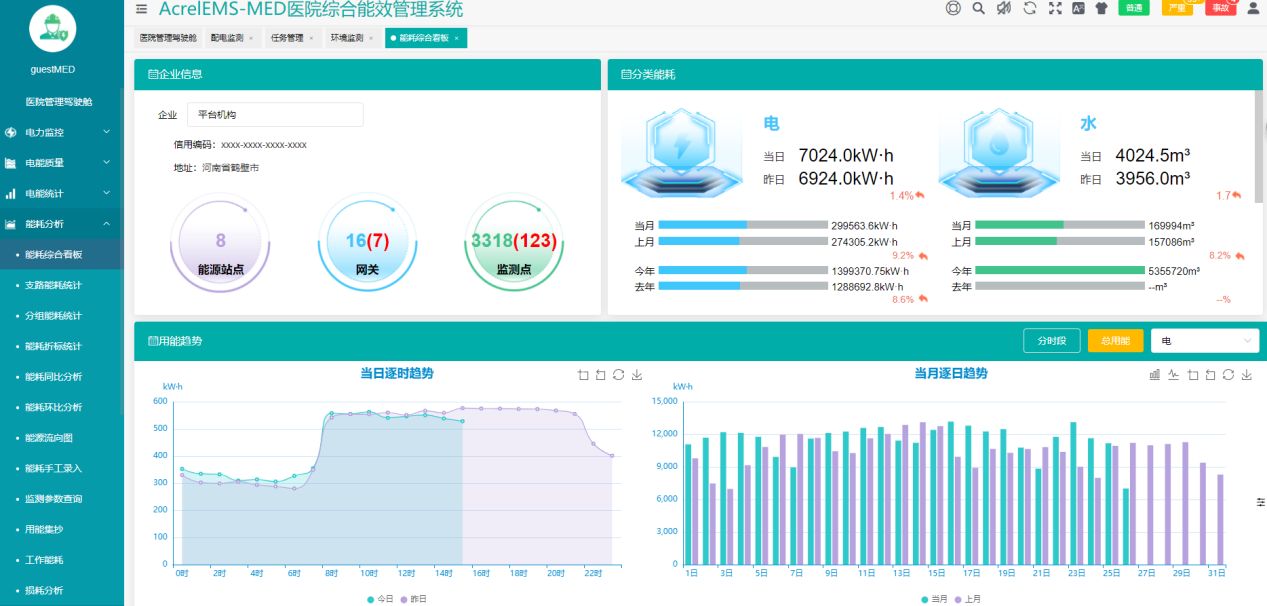

（4）醫院能耗管理係統解決方案
對建築各類耗能設備能耗數據進行實時測量，對采集數據進行統計和分析。能夠合理的確定各科室建築能耗經濟指標及績效考核指標，發現能源使用規律和能源浪費情況，提高人員主動節能的意識。
① 搭建醫院智慧能源管理係統的基本框架，對各個用能環節進行實時監測；
② 排碳數據化：通過係統可實現建築單位內人均能耗分析（包括水、電、能量），實現低碳辦公數據化；
③ 區域能效比：實現建築單位內區域能耗對比，方便能耗考核；
④ 同期能效比：實現同年、同期、同一區域能耗對比，方便節能數據分析；
⑤ 能耗評估管理：按照能源消耗定額標準約束值、標準值、引導值進行分析單位麵積能耗和人均能耗指標；
⑥ 能耗競爭排名：各個科室能耗對比，實現能耗排名，增強全院工作人員的節能意識；
⑦ 對能耗的使用數據進行綜合的分析、統計、打印和查詢等功能，並根據能耗監測管理係統的需要可選擇不同樣式報表的打印。為能耗運營管理部門提供可靠的依據；
⑧ 能耗數據采集，隨時查詢，並根據采集數據進行統計分析，監測異常能源用量，對能源智能儀表故障進行報警，提高係統信息化、自動化水平。

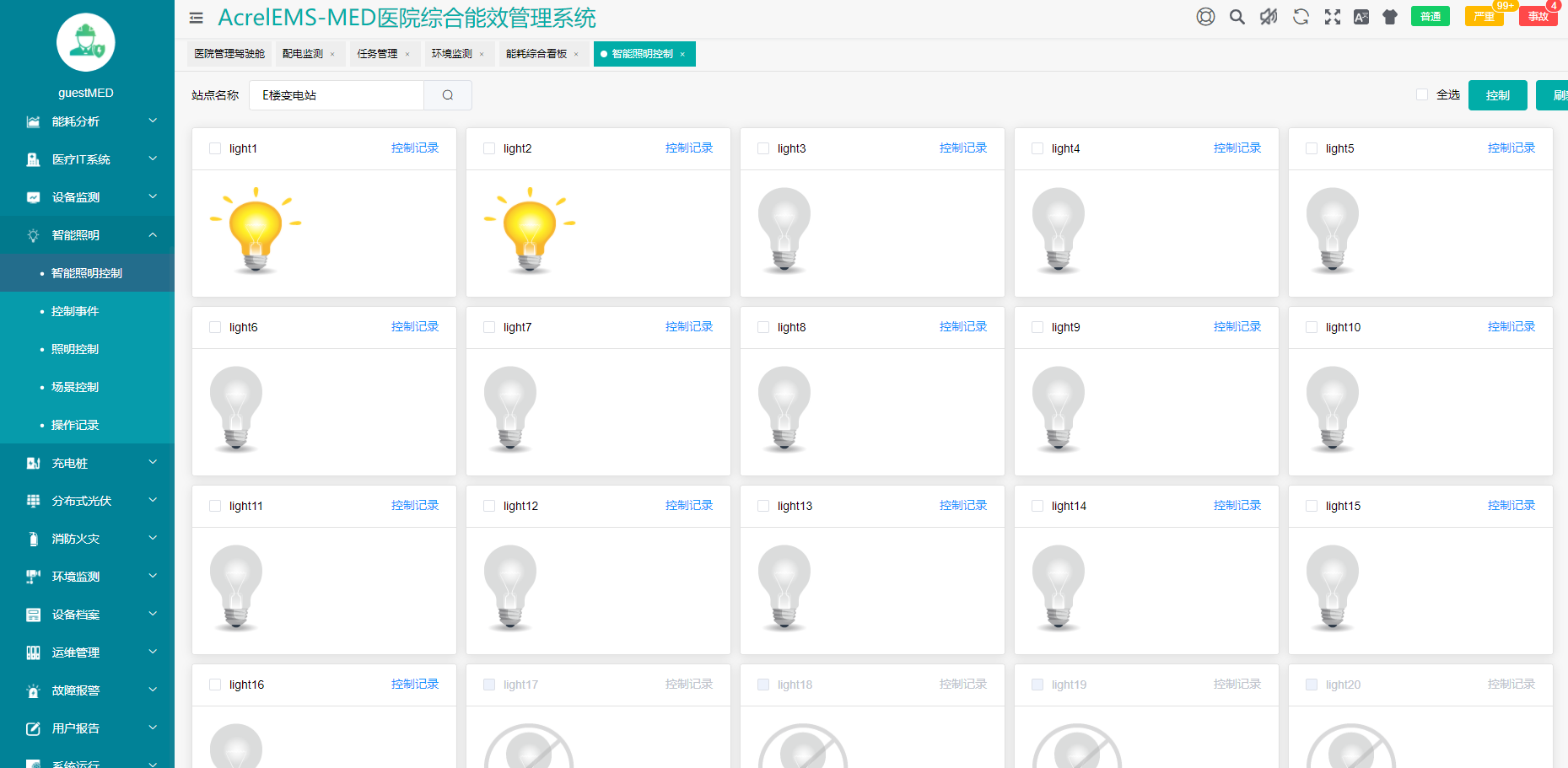

（5）醫院智能照明控製係統解決方案
醫院人流比較密集，科室較多，照明用電在醫院電能消耗中約占到15%左右。所以合理使用照明控製係統，在提升醫生和患者的體驗情況下大程度使用自然光照明，通過感應控製做到人來燈亮，人走燈滅或保持地強度照明，盡量解決照明用電。
ASL1000智能照明控製係統可以實現場景控製、時間控製、區域控製、光照度感應控製以及紅外感應控製等多種控製方式，能有效避免公共區域的照明浪費，還可以幫助醫院管理照明。
係統在配電箱內的模塊主要有總線電源、開關驅動器、IP網關、耦合器、幹接點輸入模塊等。這些模塊使用35mm標準導軌安裝。
安裝在控製現場的模塊主要有光照度傳感器、紅外傳感器和智能麵板。有人經過可以設定紅外感應控製亮燈，人離開後在設定的時間內熄燈，智能麵板等手動控製設備，可實現自動控製、現場控製和值班室遠程控製相結合。
（6）醫院智慧消防平台解決方案
智慧消防雲平台基於物聯網、大數據、雲計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，並對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過雲平台進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“係統化”需求。從火災預防，到火情報警，再到控製聯動，在統一的係統大平台內運行，用戶、安保人員、監管單位都能夠通過平台直觀地看到每一棟建築物中各類消防設備和傳感器的運行狀況，並能夠在出現細節隱患、發生火情等緊急和非緊急情況下，在幾秒時間內，相關報警和事件信息通過手機短信、語音電話、郵件提醒和APP推送等手段，就迅速能夠迅速通知到達相關人員。

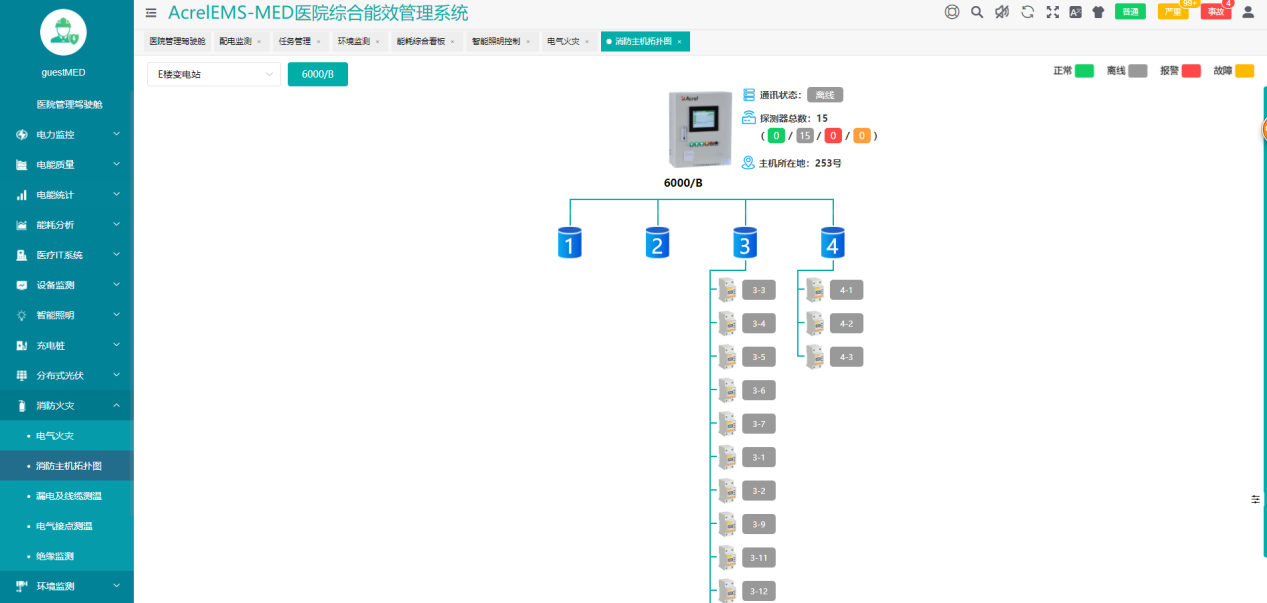

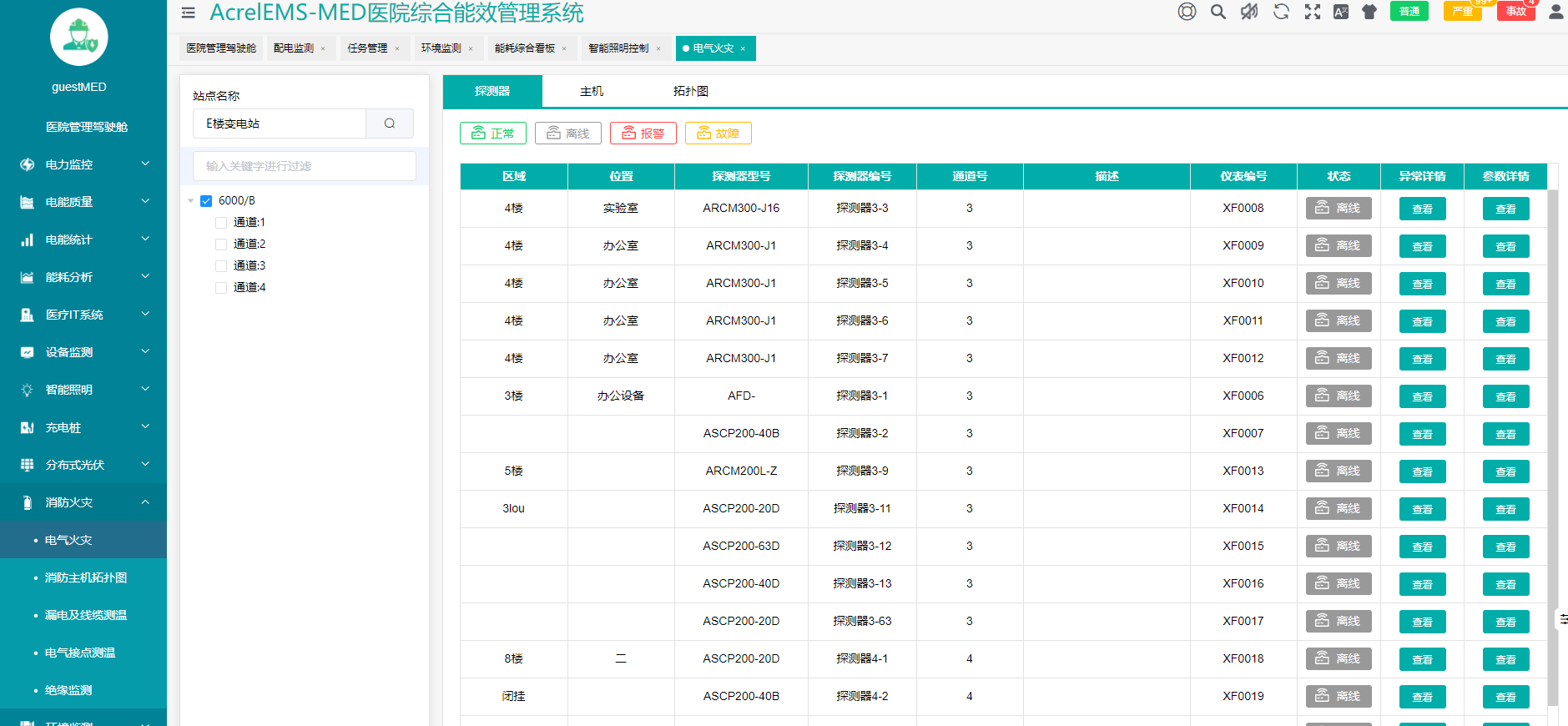

（7）醫院電氣火災監控係統解決方案
電氣火災監控係統作為火災自動報警係統的預警子係統，由電氣火災監控主機、電氣火災監控單元、剩餘電流式電氣火災探測器以及測溫式電氣火災探測器組成，通過現場總線構成一套完整的預防電氣火災的監控係統，數據可集成至企業消控室監控係統。
醫院電氣火災監控係統以建築為單位設置，采集數據後上傳至值班室監控主機，實現對建築電氣安全預警。現場設置的傳感器監測配電係統回路的漏電電流和線纜溫度，異常時實時發出報警信號，*點關注門診樓、住院樓、醫技樓等區域漏電或者電纜發熱等問題。

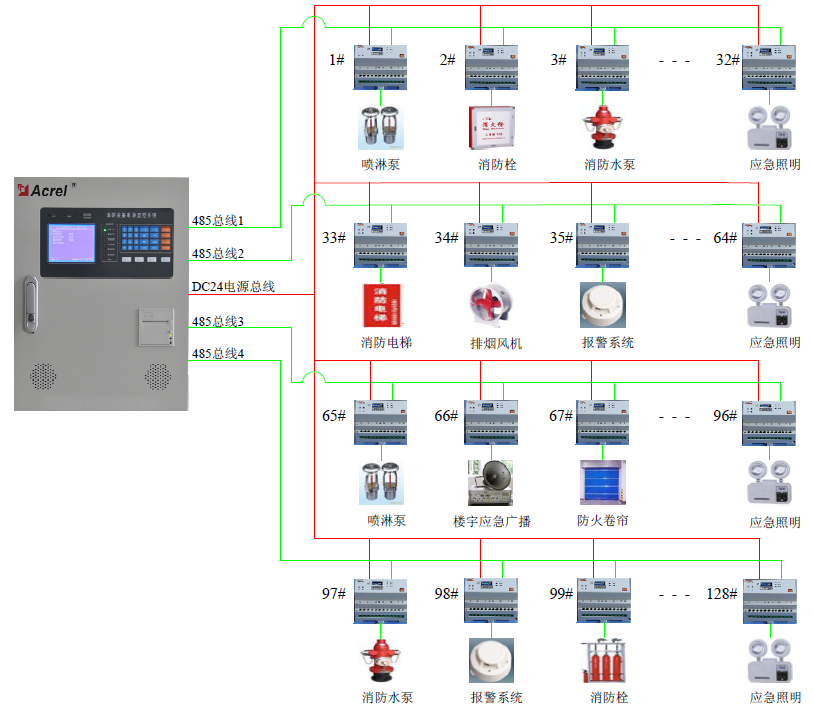

（8）醫院消防設備電源監控係統解決方案
醫院消防安全非常重要，消防設備比較多，消防設備電源監控係統主要功能就是用於監測消防設備的工作電源是否正常，保障在發生火災時消防設備可以正常投入使用。
消防設備電源監控監控係統采用消防二總線，以建築為單位設置區域分機采集消防設備電源狀態，區域分機通過二總線接收多台傳感器的電壓、電流信息和開關狀態信息，以此實現對消防設備電源工作狀態的實時監視。

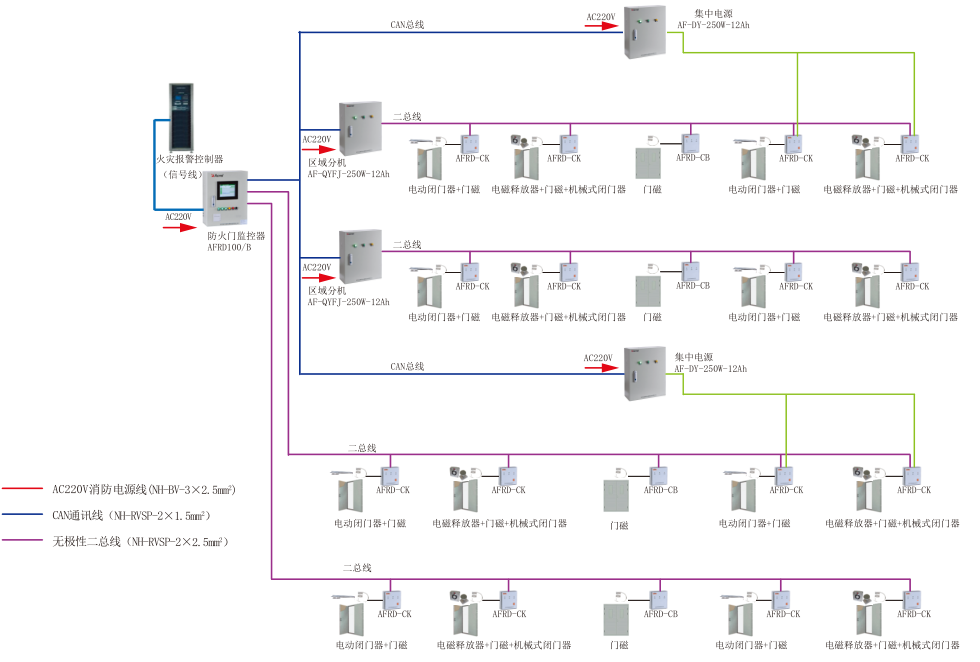

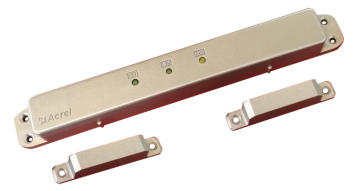

（9）醫院防火門監控係統解決方案
醫院防火門數量比較多，由於部分區域經常有人走動，常開常閉防火門數量都不少，防火門監控係統的作用就是監測防火門開閉狀態，在發生火災後自動關閉常開防火門，防止煙霧擴散。防火門監控係統采用消防二總線將具有通信功能的監控模塊相互連接起來，用於監測和控製防火門狀態，當防火門發生異常位置信號時，防火門監控器能發出故障報警信號，指示故障報警部位並保存故障報警信息。發生火災時，關閉事故區域所有常開防火門，防止煙霧向安全區域擴散。
（10）醫院消防應急照明和疏散指示係統解決方案
醫院人員流動性強，密度大，消防比較複雜，一旦發生火災，疏散指示係統非常重要。消防應急照明和指示係統可以和火災報警係統聯動，提供應急照明和疏散路徑指示，指引人群快速找到疏散出口，並可以一鍵選擇疏散應急預案，提升人員逃生概率。
（11）醫院有源諧波治理係統解決方案
都是諧波源，比如X光機、CT機等都會產生大量諧波，諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，並使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力係統局部並聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對於醫院的*密化驗設備可能會產生幹擾。

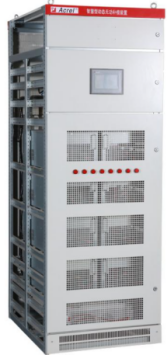

為了消除配電係統諧波對醫院設備的影響，方案配置AnSinI有源濾波器，濾除電網2~31次諧波幹擾。
AnSinI係列有源電力濾波裝置，以並聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量並實時注入電力係統，從而實現諧波治理和無功補償。

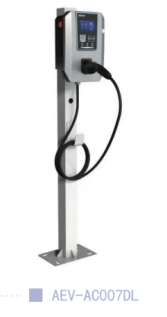

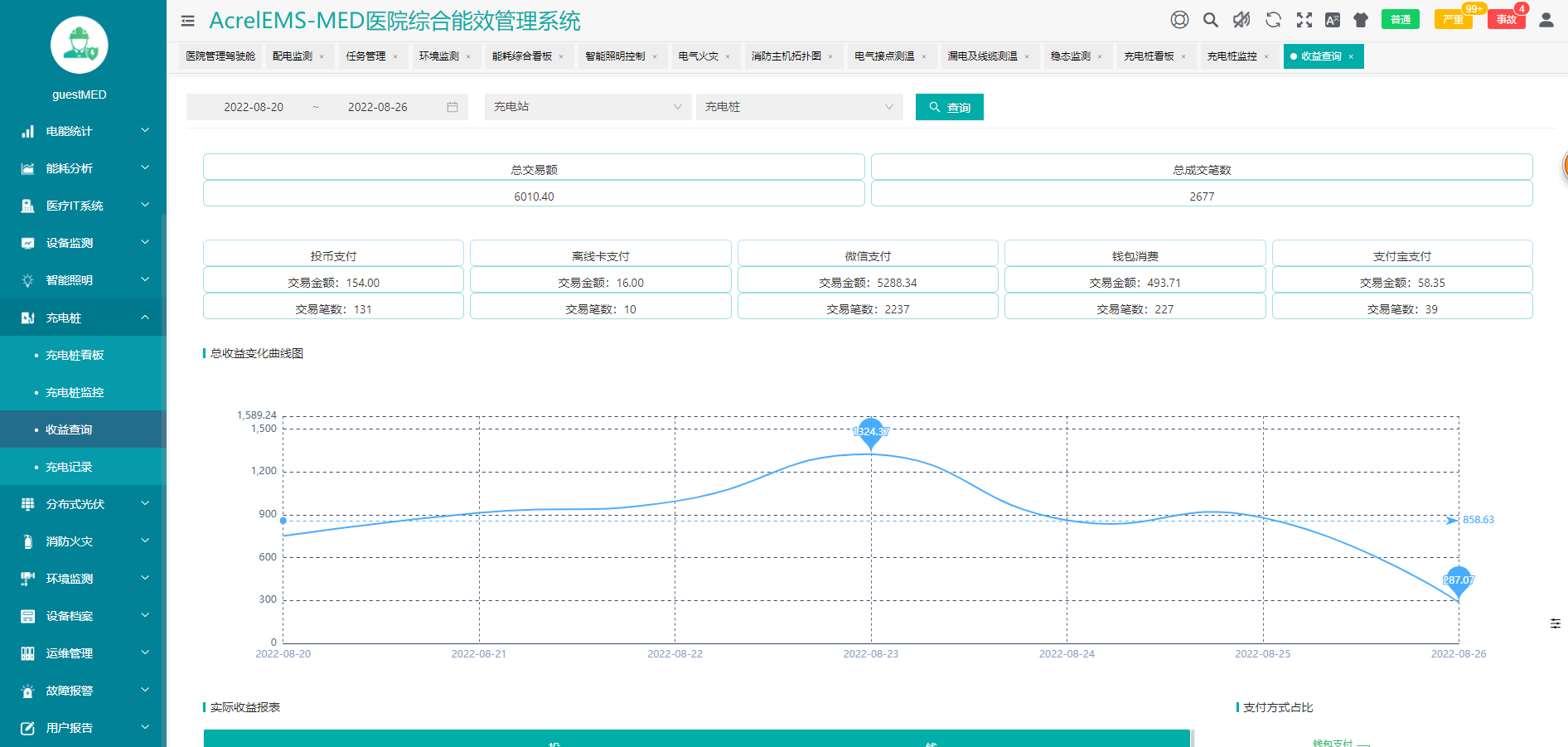

（12）醫院充電樁係統解決方案
醫院停車場有電動汽車和電動自行車，均需要提供充電樁。充電樁管理係統通過物聯網技術對接入係統的充電樁站點和各個充電樁進行不間斷地數據采集和監控，解決物業、用電管理部門的充電樁使用、監控問題。電動自行車充電可采用投幣、掃碼充電方式，電動汽車支持IC卡和掃碼充電方式。遠程充電樁係統可實時遠程完成啟動充電、強製停止、單價設置等控製指令，用戶可通過APP、微信、支付寶小程序掃描二維碼，進行支付後，係統發起充電請求，控製二維碼對應的充電樁完成電動汽車的充電過程。同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一係列故障進行預警；能夠遠程控製，提供財務報表和數據分析等功能。

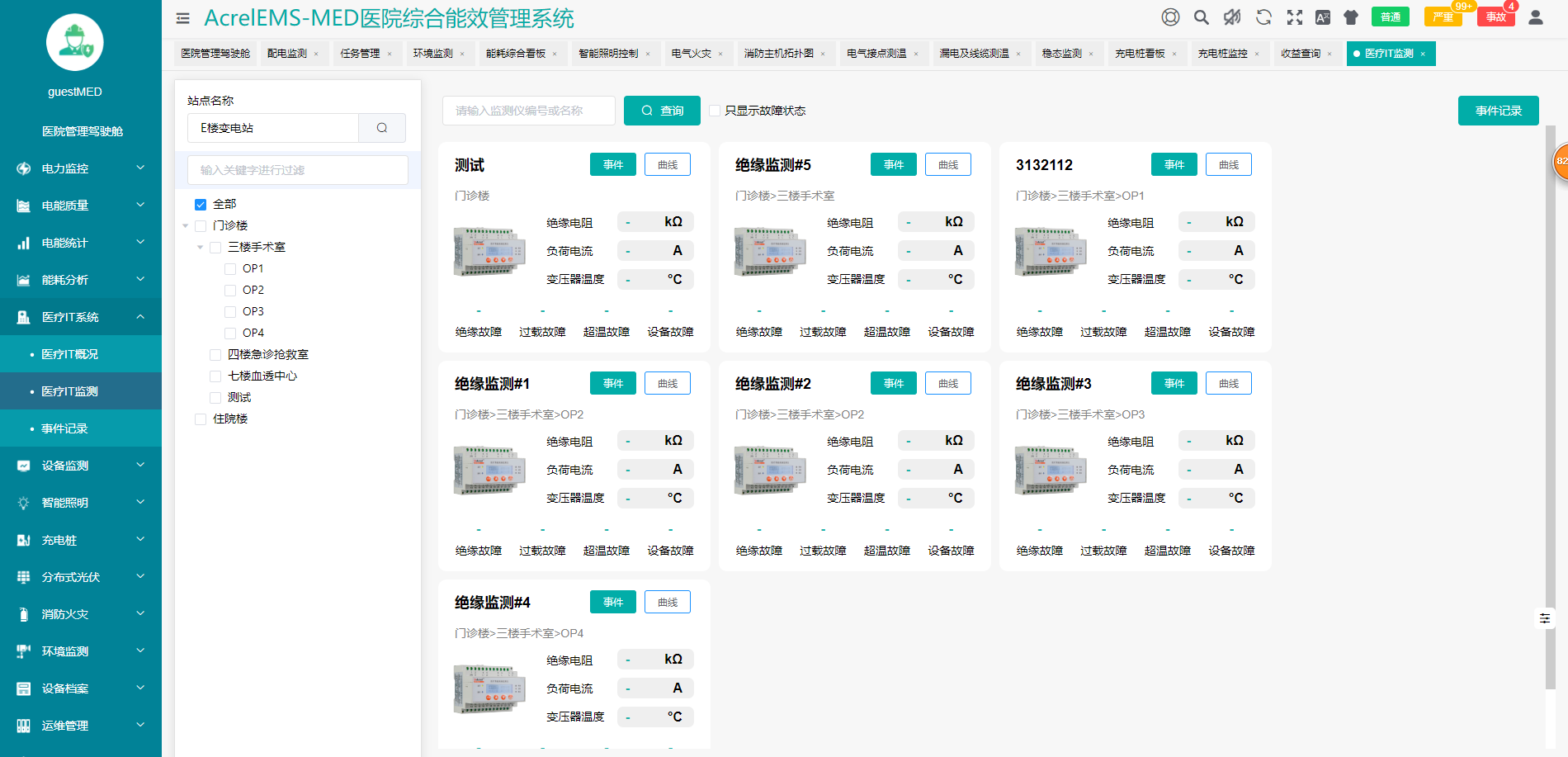

（13）醫院醫療隔離電源解決方案
《民用建築電氣設計規範》14.7.6.3條明確規定：在電源突然中斷後，重大醫療危險的場所，應采用電力係統不接地（IT係統）的供電方式。同時《醫院潔淨手術部建築技術規範》GB50333-2002中規定：2類醫療場所在維持患者生命，外科手術和其他位於患者周圍的電氣裝置均應采用醫用IT係統。如：搶救室（門診手術室）、手術室、心髒監控治療室、導管介入室、血管照影檢查室等。
香蕉视频色版免费電氣股份有限公司的醫療隔離電源解決方案是針對醫療Ⅱ類場所的供電需求而開發設計的，能夠很好的滿足各類手術室和重症監護室對電源安全性和可靠性的要求，並符合國家相關標準。
6.相關平台部署硬件選型清單
6.1電力監控係統硬件配置
應用場合 | 名稱 | 係列型號 | 圖片 | 功能 |
係統後台 | 電力監控軟件 | Acrel-2000/Z |
| 數據的實時采集、數字通信、遠程操作與程序拉製、權限管理、車件記錄與告營、故障分析、各類報表 |
通訊層 | 智能網關 | Anet係列 |
| 8個RS485串口2kV隔離，2個以太網接口，支持ModbusRTU、IEC-60870-5-101/103/104、CJ/T188、DL/T645等通訊協議設備的接入，支持ModbusRTU、ModbusTCP、IEC-60870-5-104等上傳協議、支持多中心不同數據服務要求，支持斷點續傳，裝置電源:220VAC/DC。 |
35KV、10KV | 微機保護裝置 | AM6-x |
| 相間電流速斷保護，相間限時電流速斷保護（可帶低壓閉鎖），相間過電流保護（可帶低壓閉鎖），兩段式零序過流保護，反時限相間過流保護（可帶低壓閉鎖），零序反時限過流保護，過負荷保護，控製回路異常告警。 |
35KV\10KV進線側 | 電能質量在線監測裝置 | APView500 |
| 相電壓電流＋零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓/電流63次諧波、63組間諧波、諧波相角、諧波含有率、諧波功率、諧波畸變率、K因子）、波動/閃變、電壓暫升、電壓暫降、電壓瞬態、電壓中斷、1024點波形采樣、觸發及定時錄波，波形實時顯示及故障波形查看，PQDIF格式文件存儲，內存32G，16D0＋22D1，通訊2RS485＋1RS232＋1GPS，3以太網接口（＋1維護網口）＋1USB接口支持U盤讀取數據，支持61850協議。 |
35KV/10KV測量 | 多功能網絡電力儀表 | APM-520 |
| 具有三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、電能統計、電能質 |
35KV\10KV帶電顯示裝置 | 智能操控裝置 | ASD500 |
| 5寸大液晶彩屏動態顯示一次模擬圖及彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、3路溫溫度控製及顯示、遠方/就地、分合閘、儲能旋鈕預分預合閃光指示、分合閘完好指示、分合閘回路電壓測量、人體感應、櫃內照明控製、1路以太網、2路RS485、1路USB接口、GPS對時、高壓櫃內電氣接點無線測溫、全電參量測溫、脈衝輸出、4～20mA輸出； |
35KV\10KV弧光保護 | 弧光保護裝置 | ARB5-x |
| 主控單元，可接20路弧光信號或4個擴展單元，配置弧光保護（8組）、失靈保護（4組）、TA斷線監測（4組）、11個跳閘出口； |
35KV\10KV配電櫃 | 無線測溫 | ATE400（PT櫃選用ATE200） |
| 監測母線、線纜接頭、斷路器觸臂、觸頭溫度，可通過無線傳輸至ASD320就地顯示，也可以上傳至監控係統。電源分為內置電池式和感應取電式，固定方式有螺栓固定，表帶式捆綁，測溫範圍-50℃-125℃，*度±1℃ |
0.4KV進線 | 多功能網絡電力儀表 | APM-520(96外型) |
| 具有三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、電能統計、電能質 |
電能質量在線監測裝置 | APView500 |
| 相電壓電流＋零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓/電流63次諧波、63組間諧波、諧波相角、諧波含有率、諧波功率、諧波畸變率、K因子）、波動/閃變、電壓暫升、電壓暫降、電壓瞬態、電壓中斷、1024點波形采樣、觸發及定時錄波，波形實時顯示及故障波形查看，PQDIF格式文件存儲，內存32G，16D0＋22D1，通訊2RS485＋1RS232＋1GPS，3以太網接口（＋1維護網口）＋1USB接口支持U盤讀取數據，支持61850協議。 | |
測溫監控裝置 | ARTM-Pn-E |
| 無線測溫采集可接入60個無線測溫傳感器；U、I、P、Q等全電參量測量；2路告警輸出；1路RS485通訊； | |
無線測溫傳感器 | ATE400 |
| 監測母線、線纜接頭、斷路器觸臂、觸頭溫度，可通過無線傳輸至ASD320就地顯示，也可以上傳至監控係統。電源分為內置電池式和感應取電式，固定方式有螺栓固定，表帶式捆綁，測溫範圍-50℃-125℃，*度±1℃ | |
0.4KV濾波櫃 | 有源諧波治理係統 | AnSin-xxx |
| 有源電力濾波器井聯在含諧波負載的低壓配電係統中，能夠對動態變化的諧波電流進行快速實時的跟蹤和補償， |
0.4KV補償櫃 | 有源無功補償係統 | AnCos-xxx |
| 低壓無功功率補償裝置並聯在整個供電係統中，能根據電網中負載功率因數的變化通過控製器控製電力電容器投切進行補償,無功功率補償裝置采用散件組成方案，主要以電容電抗、投切開關、控製器等組成。 |
0.4KV饋線 | 多功能網絡電力儀表 | APM-510(72外型) |
| 具有三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、電能統計、電能質 |
電氣火災監測模塊 | ARCM200係列 |
| 三相(I、U、kW、Kvar、kWh、Kvarh、Hz、cos中)，視在電能、四象限電能計量，單回路剩餘電流監測，4路溫度監測，2路繼電器輸出，4路開關量輸入，事件記錄，內置時鍾，點陣式LCD顯示，2路獨立RS485/Modbus通訊 | |
測溫監控裝置 | ARTM-Pn-E |
| 無線測溫采集可接入60個無線測溫傳感器；U、I、P、Q等全電參量測量；2路告警輸出；1路RS485通訊； | |
無線測溫傳感器 | ATE400 |
| 合金片固定，CT感應取電，啟動電流大於5a，測溫範圍-50-125C，測量*度±1℃；無線傳輸距離空曠150米； | |
低壓回路 | 電流互感器 | AKH-0.66係列 |
| 測量型互感器，采集交流電流信號 |
6.2變電所運維雲平台硬件配置
應用場合 | 產品 | 型號 | 功能 |
變電所運維雲平台 |
| AcrelCloud-1000 | AcrelCloud-1000變電所運維雲平台基於互聯網＋、大數據、移動通訊等技術開發的雲端管理平台，滿足用戶或運維公司監測眾多變電所回路運行狀態和參數、室內環境溫濕度、電纜及母線運行溫度、現場設備或環境視頻場景等需求，實現數據一個中心，集中存儲、統一管理，方便使用，支持具有權限的用戶通過電腦、手機、PAD等各類終端鏈接訪問、接收報警，並完成有關設備日常和定期巡檢和派單等管理工作。 |
智能網關 |
| Anet係列 | 8個RS485串口2kV隔離，2個以太網接口，支持ModbusRTU、IEC-60870-5-101/103/104、CJ/T188、DL/T645等通訊協議設備的接入，支持ModbusRTU、ModbusTCP、IEC-60870-5-104等上傳協議、支持多中心不同數據服務要求，支持斷點續傳，裝置電源:220VAC/DC。 |
| ANet-2E4SM | 4路RS485串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPCUA、ModbusTCP（主、從）、104（主、從）、建築能耗、SNMP、MQTT；（主模塊）輸入電源：DC12V～36V。支持4G擴展模塊，485擴展模塊,可擴展16路。 | |
10KV進/饋線 |
| AM6-L | 相間電流速斷保護，相間限時電流速斷保護（可帶低壓閉鎖），相間過電流保護（可帶低壓閉鎖），兩段式零序過流保護，反時限相間過流保護（可帶低壓閉鎖），零序反時限過流保護，過負荷保護，控製回路異常告警。 |
10/0.4KV變壓器 | AML-S | 分合閘位置、手車工作/試驗位置、接地刀閘位置、硬接點信號(保護跳閘、裝置告警、控製回路斷線、裝置異常、未儲能、事故總等)、報文(過流、過負荷、超溫報警、過溫報警、裝置告警、PT斷線、CT斷線、對時異常等)、遙控開關、故障波形分析(故障錄波、故障波形、故障記錄、跳閘、故障電流電壓)等。 | |
35kV/10kV/6kV 進線櫃電能質量 在線監測 |
| APView500 | 相電壓電流＋零序電壓零序電流，電壓電流不平衡度，有功無功功率及電能、事件告警及故障錄波，諧波（電壓／電流63次諧波、63組間諧波、諧波相角、諧波含有率、諧波功率、諧波畸變率、K因子）、波動／閃變、電壓暫升、電壓暫降、電壓瞬態、電壓中斷、1024點波形采樣、觸發及定時錄波，波形實時顯示及故障波形查看，PQDIF格式文件存儲，內存32G,16D0+22D1,通訊 2RS485+1RS232+1GPS,3以太網接口（＋1維護網口）＋1USB接口，支持U盤讀取數據，支持61850協議。 |
35kV/100kV/6kV 間隔智能操控、 35kV/10kV/ 6kV傳感器 |
| ASD500 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控製及顯示（標配一路強製加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、櫃內照明控製、RS485接口、高壓櫃內電氣接點無線測溫。 |
35kV/10kV/ 6kV傳感器 |
| ATE400 | 合金片固定，CT感應取電，啟動電流大於5a，測溫範圍-50-125℃，測量*度±1℃；無線傳輸距離空曠150米； |
35kV/10kV/6kV 間隔電參量測量 |
| APM810 | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序電流In；四象限電能；實時及需量；電流、電壓不平衡度；負載電流柱狀圖顯示；66種報警類型及外部事件（SOE）各16條事件記錄，支持SD卡擴展記錄；2-63次諧波；2DI+2DO RS485/Modbus；LCD顯示； |
變壓器接頭測溫低壓進出線櫃接頭測溫 |
| ARTM-Pn | 可至多配套60個ATE400測溫傳感器，無線溫度傳感器ATE400適用於手車式動觸頭，電纜與母排搭接處，隔離刀閘搭接處等電氣搭接點的溫度測量，采用捆綁式安裝。可使用ATC-400無線測溫接收器接收數據。該終端可單獨安裝在高壓櫃、低壓抽屜櫃內。 |
中低壓回路 |

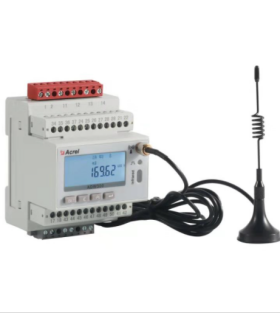

| WHD72-11 | WHD溫濕度控製器產品主要用於中高壓開關櫃、端子箱、環網櫃、箱變等設備內部溫度和濕度調節控製。工作電源：AC/DC85～265V工作溫度：-40.0℃～99.9℃工作濕度：0RH～99RH |
| ADW300 | 三相電參量U、I、P、Q、S、PF、F測量，有功電能計量（正、反向）、四象限無功電能、總諧波含量、分次諧波含量（2～31次）；A、B、C、N四路測溫；1路剩餘電流測量；支持RS485/LoRa/2G/4G/NB；LCD顯示；有功電能*度：0.5S級（改造項目） | |
| DTSD1352 | 三相電參量U、I、P、Q、S、PF、F測量，分相總有功電能，總正反向有功電能統計，總正反向無功電能統計；紅外通訊；電流規格：經互感器接入3×1（6）A，直接接入3×10（80）A，有功電能*度0.5S級，無功電能*度2級 |
6.3電房綜合監控係統硬件配置方案
應用場合（配電室） | 產品 | 型號 | 功能 | |
係統 | 配電室綜合監控係統 |
| Acrel-2000E | 監測配電房溫濕度，浸水，煙霧，視頻，門禁，局放，SF6等數據，異常時提供報警信息 |
智能網關 |
| ANet-2E4SM | 4路RS485串口，光耦隔離，2路以太網接口，支持ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、OPCUA、ModbusTCP（主、從）、104（主、從）、建築能耗、SNMP、MQTT；（主模塊）輸入電源：DC12V～36V。支持4G擴展模塊，485擴展模塊,可擴展16路。 | |
環境監測 | 溫濕度 |
| / | 用於配電房溫度和濕度。工作電源：AC/DC85～265V工作溫度：-40.0℃～99.9℃工作濕度：0%RH～99%RH |
煙霧 |
| / | 光電式煙霧傳感;電源正極（DC12V）：+12V，繼電器輸出：常開觸點 | |
水侵 |
| / | 接觸式水浸傳感器，監測變電所、電纜溝、控製室等場所積水情況，工作電源：DC10-30V工作溫度：-20℃~+60℃工作濕度：0%RH~80%RH響應時間：1s繼電器輸出：常開觸點 | |
局方檢測 |
| / | 監測變壓器、開關、開關櫃的局部放電 | |
門禁 |
| / | 常開型；感應距離：30-50mm材質：鋅合金，銀灰色電度幹接點輸出 | |
攝像機 |
| / | 視頻監控 | |
開關量模塊 |
| ARTU-KJ8 | 8路開關量輸入,8路繼電器輸出 | |
無線測溫 | 中低壓回路 |
| ATE400 | 合金片固定，CT感應取電，啟動電流大於5a，測溫範圍-50-125C，測量*度±1℃；無線傳輸距離空曠150米； |
接收裝置 |
| ATC600 | 兩種工作模式：終端，中繼。ATC600-Z做中繼透傳，ATC600-Z到ATC600-C的傳輸距離空曠1000m,ATC600-C可接收AHE傳輸的數據，1路485,2路報警出口。 | |
6.4能耗管理係統硬件配置方案
應用場景 | 型號 | 圖 片 | 保護功能 |
能耗管理雲平台 | AcrelCloud-5000 |
| 采用泛在物聯、雲計算、大數據、移動通訊、智能傳感等技術手段可為用戶提供能源數據采集、統計分析、能效分析、用能預警、設備管理等服務，平台可以廣泛應用於多種領域。 |
智能網關 | Anet係列網管 |
| 采用嵌入式硬件計算機平台，具有多個下行通信接口及一個或者多個上行網絡接口，作為信息采集係統中采集終端與平台係統間的橋梁，能夠根據不同的采集規約進行水表、氣表、電表、微機保護等設備終端的數據采集匯總，並使用相應的規約轉發現場設備的數據給平台係統。 |
高壓重要回路或低壓進線櫃 | APM810 |
| 具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用於對電網供電質量的綜合監控診斷及電能管理。該係列儀表采用了模塊化設計，當客戶需要增加開關量輸入輸出，模擬量輸入輸出，SD卡記錄，以太網通訊時，隻需在背部插入對應模塊即可。 |
APM520 |
| 三相全電量測量，2-63次諧波，不平衡度，*大需量，支持付費率，越限報警，SOE,4-20mA輸出。 | |
低壓聯絡櫃、 | AEM96 |
| 三相多功能電能表，均集成三相電力參數測量及電能計量及考核管理，提供上24時、上31日以及上12月的電能數據統計。具有63次分次諧波與總諧波含量檢測，帶有開關量輸入和繼電器輸出可實現“遙信”和“遙控”功能，並具備報警輸出，可廣泛應用於多種控製係統，SCADA係統和能源管理係統中。 |
動力櫃 | ACR120EL |
| 測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度，諧波等，並具備完善的通信聯網功能，非常適合於實時電力監控係統。 |
DTSD1352 |
| DIN35mm導軌式安裝結構，體積小巧，能測量電能及其他電參量，可進行時鍾、費率時段等參數設置，*度高、可靠性好、性能指標符合國標GB/T17215-2002、GB/T17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求，並且具有電能脈衝輸出功能；可用RS485通訊接口與上位機實現數據交換。 | |
AEW100 |
| 三相全電量測量，剩餘電流、2-63次諧波，支持付費率，量值、電纜溫度，可選2G/4G通訊。 |
6.5智能照明控製係統硬件配置方案
應用場合（配電室） | 產品 | 型號 | 功能 | |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。
144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸: 86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 | |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電,功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm | |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
應用場合（艙室） | 產品 | 型號 | 功能 | |
普通照明 | 配電箱 |
| ASL220-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤5VA 3、4路16A磁保持繼電器輸出，輸出可通過按鈕手動控製，輸出狀態液晶屏顯示。 4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。 5、外形尺寸:144mm(W)*90mm(H)*70mm(D)。 6、35mm標準導軌式安裝 |
按鍵麵板 |
| ASL220-F1/2 | 1聯兩鍵 1、ALIBUS總線場景麵板，通信鏈路供電； 2、1聯2鍵輕觸按鍵，多彩背光指示，金、黑、灰可選； 3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控製； 4、外形尺寸:86mm(W)*86mm(H)*24mm(D)； 5、86底盒安裝 | |
探測器 |
| ASL220-PM/T | PIR+照度傳感器 1、ALIBUS總線傳感器，通信鏈路供電,功耗：20mA@24V； 2、特殊運算電路，可通過紅外感應探測到人體動作； 4、安裝方式：嵌入式； 5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm | |
備用照明 | 雙切箱 |
| ASL210-S 係列 | 1、ALIBUS總線擴展模塊，通信鏈路供電。 2、功耗：≤3VA 3、4路16A磁保持繼電器輸出。 4、1路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。 5、外形尺寸:108mm(W)*90mm(H)*70mm(D)。 6、消防聯動啟動一般照明（備用照明）。 7、35mm標準導軌式安裝 |
IP網關 |
| ASL200-485-IP | IP協議轉換器（ALIBUS<-->TCP/IP） 1、1路ALIBUS通信總線接口。 2、1路RS485 3、1路以太網接口，以太網通訊 4、串口速率1200~115200bps可配置。串口支持標準MODBUS-RTU協議。 5、外形尺： 96.6mm(W)*70mm(H)*18mm(D)。 6、35mm標準導軌式安裝 7、IP地址設置連接、ALIBUS係統組網擴容、ALIBUS通訊軟件連接 | |
IP輔助電源 |
| ASL200-P20 | 輔助電源 1、輸入電壓範圍：176-264VAC 2、輸出電壓及功率：24VDC/20W 3、電壓調整範圍：21.6~29V 4、工作溫度:-40~+70℃ 5、外形尺寸：96.6mm(W)*70mm(H)*18mm(D) 6、35mm標準導軌式安裝 | |
6.6智慧消防平台硬件配置方案
應用場合 | 型號 | 功能 |
智慧消防管理雲平台 | Acrelcloud-6800 | 基於物聯網、大數據、雲計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、煙感探測器、消防水滅火係統、氣體滅火係統、消火栓防火門係統、應急照明和疏散指示係統、消防設備電源監控係統等設備聯網，對這些設備的狀態進行動態感知、智能識別、主動預警、應急報警，通過雲平台進行數據分析、挖掘和趨勢分析，實現消防安全隱患識別、早期火災預警、應急聯動、落實多元責任監管，實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“係統化”、切實保障人民的生命和財產安全。 |
數據轉換模塊 | AF-GSM500-4G | 點陣液晶顯示，4G遠程通信，全網通7模，LORA通訊，斷點續傳，U盤拷貝，內嵌8GSD卡，事件記錄 |
電氣火災監控係統主機 | Acrel-6000/B | 該係統通過對剩餘電流、過電流、過電壓、溫度和故障電弧等信號的采集與監視，實現對電氣火災的早期預防和報警，當必要時還能聯動切除被檢測到剩餘電流、溫度和故障電弧等超標的配電回路； |
消防設備電源監控係統主機 | AFPM100/B1 | 係統具有可靠性、實時性並具有數字化、智能化、網絡化、自動化和連續監控的特性，實時反應出被監控設備電源的狀況，並集中顯示，從而可有效避免火災發生時，消防設備由於電源故障而無法正常工作的危急情況，大限度地保障消防聯動係統的可靠性。 |
防火門監控係統主機 | AFRD100/B | 係統通過對電動閉門器、電磁釋放器、門磁開關等進行信號采集及控製 |
應急照明與疏散指示係統主機 | A-C-A100 | 係統配合火災報警控製器使用時，在平時對係統內的設備進行實時的監視和控製，便於日常的管理和維護，保障係統的穩定運行。基於此保證在火災發生時，能夠準確改變消防應急標誌燈具的指示方向，點亮消防應急照明燈，幫助建築內的人群選擇逃生疏散路線，指引安全的逃生方向，保障群眾的人身安全，為各類用戶擔心的安全問題解決了後顧之憂。 |
用戶信息傳輸裝置 | JK-GH2013G用戶信息傳輸裝置，帶無線4G | 接入火災報警係統數據 |
智能消防水壓表 | TK82G2M2T5，塑料圓殼（電信NB含卡三年流量），量程：0MPa~2MPa | 監測消防水管水壓 |
智能消防液位表 | TK83G80K5T5，線纜長8米(電信NB含卡三年流量) | 監測消防水箱水位 |
可燃氣體探測器 | JD-GD50-N(電信包含NB卡及三年流量費) | 監測天然氣、CO、H2等 |
光電感煙火災探測報警器 | JD-SD51-N(電信包含NB卡及三年流量費) | 監測煙霧 |
壓力表 | MD-S272-NB，量程:0MPa~2MPa | |
液位表 | MD-S272L-NB(默認3m)，量程:0~100m(可選) | |
消火栓 | MD-S271FC-DN100-NB量程:0~25MPa，防護等級:IP68 | |
攝像機 | CS-C6TC-32WFR，一個RT45，以太網口:Wi-Fi:螢石雲私有協議，200w像素1/3，DC5V+10% | |
熱成像半球型網絡攝像機 | DS-2TD1217-3/PA | |
無線語音盒 | SH-780 |
6.7電氣火災監控係統硬件配置方案
應用場合（0.4KV出線、工藝動力箱） | 產品 | 型號 | 功能 | |
各變電所、各動力箱 | 0.4KV出線 |
| ARCM200 係列 | 用於檢測TN-C-S、TN-S及局部TT係統中的剩餘電流、溫度等電氣參數，從而預防電氣火災的發生。 |
區域 變電所 | 區域分機 |
| Acrel-6000/B3 | 接收電氣火災監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，采用485通訊 |
主變點所 監控中心 | 控製主機 |
| Acrel-6000/B | 接收電氣火災監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用485通訊。 |
配套附件 | 0.4kV電流 互感器 |
| AKH-0.66 | 測量型互感器，采集交流電流信號。 |
6.8消防設備電源監控係統硬件配置方案
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 | |
消防設備電源電壓監控 |
| AFPM3-2AVM | 監測兩路三相交流電壓，二總線通訊。 | |
區域 變電所 | 區域分機 |
| AFPM100/B3 | 接收消防設備電源監控探測器信號，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
主變點所 監控中心 | 控製主機 |
| AFPM100/B1 | 接收消防設備電源監控探測器信號和各區域分機數據，實現對被保護電氣線路的報警、監視、控製與管理，可采用二總線通訊。 |
6.9防火門監控係統硬件配置方案
應用場合（綜合樓、汙水地下箱體） | 產品 | 型號 | 功能 | |
配電室、綜合樓 | 常開防火門 |
| AFRD-CK(YT)-65 AFRD-CK(YT)-85 AFRD-CK(YT)-120 | 監測常開防火門的開閉狀態。 |

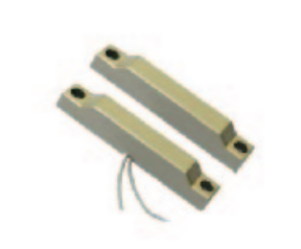

常閉防火門 |
| 單扇：AFRD-CB1(YT) 雙扇：AFRD-CB2(YT) | 監測常閉防火門的開閉狀態。 | |
地下箱體防爆車間 | 常開/常閉 防火門 |
| AFRD-MC | 監測常開、常閉防火門的開閉狀態。 |
監測模塊 |
| AFRD-CK/CB | 接收AFRD-MC的狀態信息同步傳輸至防火門監控主機。 | |
區域 變電所 | 區域分機 |
| AFRD100/B3 | 接收防火門監控模塊和防火門一體式探測器的信號，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
主變點所 監控中心 | 控製主機 |
| AFRD100/B | 接收防火門監控模塊和防火門一體式探測器的信號以及各區域分機的實時數據，實現對防火門開閉狀態的報警、監視、控製與管理，采用二總線通訊。 |
6.10消防應急照明和疏散指示係統硬件配置方案
產品名稱 | 產品型號 | 規格描述 | 防護等級 | 實物圖示 | 尺寸（H*W*D/Φ*Hmm) | 安裝方式 | |
應急照明控製器 | A-C-A100 | 控製器通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之後自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示*佳、*安全的疏散路線。安裝地點：消控室 | IP30 |
| 1300*550*560 | 琴台式 | |
應急照明控製器 | A-C-A100/B3 | IP30 |
| 400*300*160 | 壁掛式 | ||
應急照明控製器 | A-C-A100/G | IP30 |
| 1800*500*560 | 立櫃式 | ||
消防應急燈具專用電源 | A-D-0.2KVA-A200L | 當建築物發生緊急情況時，應急電源可以為消防標誌燈、照明燈提供應急供電，保證消防應急照明和疏散指示燈正常工作，共有4個回路，單個回路不超100W，總功率不超額定功率。安裝地點：配電間 | IP33 |
| 500*400*200 | 壁掛式 | |
消防應急燈具專用電源 | A-D-0.3KVA-A200FP | 當建築物發生緊急情況時，應急電源可以為消防標誌燈、照明燈提供應急供電，保證消防應急照明和疏散指示燈正常工作，共有8個回路，單個回路不超100W，總功率不超額定功率。安裝地點：配電間 | IP33 |
| 750*600*280 | 壁掛式 | |
消防應急燈具專用電源 | A-D-1KVA-A200L | IP33 |
| 750*600*280 | 壁掛式 | ||
消防應急燈具專用電源 | A-D-0.3KVA-A200L | IP65 |
| 500*400*200 | 壁掛式 | ||
消防應急燈具專用電源 | A-D-0.5KVA-A200L | IP65 |
| 600*480*230 | 壁掛式 | ||
超薄單麵 | A-BLJC-1LROXEII1W-A431B | 實時上報工作狀態，遠程控製頻閃、方向調整功能 | IP30 |
| 128*355*9 | 壁掛式 | |
亞克力疏散指示燈 | A-BLJC-2LROEI1W-A430Y | 實時上報工作狀態，遠程控製頻閃、方向調整功能 | IP30 |
| 189*361*5 | 吊裝式 | |
高防護單麵疏散指示燈 | A-BLJC-1LROEII1W-A431H | 實時上報工作狀態，遠程控製頻閃、方向調整功能，IP等級67 | IP67 |
| 145*400*15 | 壁掛式 | |
不鏽鋼地埋疏散指示燈 | A-BLJC-1LREI1W-A5155S | 實時上報工作狀態，遠程控製頻閃、方向調整功能 | IP67 |
| Φ155*H37 | 地埋155mm | |
不鏽鋼地埋疏散指示燈 | A-BLJC-1LREI1W-A5180S | 實時上報工作狀態，遠程控製頻閃、方向調整功能 | IP67 |
| Φ180*H37 | 地埋180mm | |
防爆疏散指示燈 | A-BLJC-1LROEI1W-A431EX | 實時上報工作狀態，遠程控製頻閃功能，防爆等級:ExdeIICT6Gb/ExtDA21IP66T80℃ | IP65 |
| 165*375*65 | 壁掛式 | |
嵌頂照明燈 | A-ZFJC-EXW-A631 | 實時上報工作狀態，開啟點亮、關閉功能 | IP30 |
| Φ120*H57 | 嵌頂式 | |
壁掛照明燈 | A-ZFJC-EXW-A630B | 實時上報工作狀態，開啟點亮、關閉功能 | IP30 |
| 119*209*75 | 壁掛式 | |
吸頂照明燈 | A-ZFJC-EXW-A803 | 實時上報工作狀態，開啟點亮、關閉功能 | IP30 |
| Φ101.7*H46.7 | 吸頂式 | |
人體感應吸頂照明燈 | A-ZFJC-EXW-A633GY | 實時上報工作狀態，開啟點亮、關閉功能,人體感應 | IP30 |
| Φ255*H70 | 吸頂式 | |
圓形高防護照明燈 | A-ZFJC-EXW-A603HC | 實時上報工作狀態，開啟點亮、關閉功能，IP67，圓形 | IP67 |
| Φ175*H60 | 壁掛/吸頂式 | |
橢圓高防護照明燈 | A-ZFJC-EXW-A603HE | 實時上報工作狀態，開啟點亮、關閉功能，IP67,橢圓 | IP67 |
| 198*98*55 | 壁掛/吸頂式 | |
6.11有源諧波治理係統硬件配置方案
名稱 | 型號 | 功能 |
有源諧波治理係統 | AnSin-□-MI型 | 采用DSP+FPGA全數字控製方式，並聯在係統中，兼補諧波和無功：可對2~51次諧波進行全補償或特定次諧波進行補償；具備完善的橋臂過流保護、直流過壓保護、裝置過溫保護功能：基於穀歌Fliutter框架構建的遙信、遙控軟件平台，具備遠程服務與數據處理功能；支持ioses、安卓、PC多平台交互；具備超前和滯後的功率因數校正功能，可將三相不平衡負荷調整至平衡；具備動態過溫降載功能，較大限度的保證濾波器的持續運行；具備智能風扇轉速控製功能，根據負荷率和環境溫度智能控製風扇轉速，降低損耗；具備動態擴容功能。 |
有源無功補償係統 | AnCos-□-MI型 | 采用DSP高速檢測和運算的數字控製係統監控及顯示係統；具備無功功率線性補償、三相電流平衡治理和穩定電壓的功能，並可濾除5、7、11、13次以內的諧波；具備遠程通訊接口功能，並可通過PC機進行實時監控：基於穀歌Fliutter框架構建的遙信、遙控軟件平台,具備遠程服務與數據處理功能；支持ioses、安卓、PC多平台交互；具備數據可視化與策略定製化；具備自動檢測運行功能；具備智能散熱和無極調速的功能；具備動態擴容功能，支持插拔，方便更換；具備測量監視和定值設定功能；具備過壓切除、過壓閉鎖、欠壓切除、超溫告警等保護功能。 |
低壓無功功率補償裝置 | ANSVC | 多種補償形式：三相共補、三相分補、共補十分補三種形式，並使用串聯電抗器保護電容器；控製器具有多回路循環或編碼投切運行方式，能有效避免分組投切時個別電容投切過於頻繁的問題；具有電力參數監測、采集和統計功能和標準的通信接口，可實現遠程實時監測和計算機聯網管理。 |
諧波保護器 | ANHPD | 吸收3kHz〜10MHz頻率各種能量的諧波幹擾，消除高次諧波、高頻噪聲、脈衝尖峰、浪湧等幹擾，擠正電壓、電流波形，克服由於高頻諧波汙染引起的幹擾，保障設備的安全運行。 |
中銭安防保護器 | ANSNP | DSP+FPGA控製方式，響應時間短，全數字控製算法；可濾除中性線中由3N次諧波或三相不平衡造成的過大電流；具有完善的橋臂過流保護、直流過壓保護、裝置過溫保護功能：釆用4.3英寸屏慕彩色觸摸屏以實現參數設置和控製；多機並聯，達到較高的電流輸出等級。 |
混合動態諧波無功補償 係統 | AnCos-□/□-MI型 | 線性輸出，無功功率全容性-全感性輸出的同時，可濾除特定次諧波；具備三相不平衡治理及穩壓功能；補償後係統功率因數＞0.99;具有有源濾波功能，單模塊有四種規格：30kvar無功十15a濾波，50kvar無功+25a濾波，75kvar無功+37.5a濾波，lOOkvar無功+50a濾波；模塊化並聯設計；基於穀歌Fliutter框架構建的遙信、遙控軟件平台，具備運程服務與數據處理功能；支持ioses、安卓、PC多平台交互。 |
混合動態無功補償係統 | AnCos-□/Q□II型 | 補償方式靈活；無功補償，諧波治理，解決三相不平衡問題；全模塊設計；具有人性化的人機交互界麵，實時顯示係統的電能質量信息；基於穀歌Fliutter框架構建的遙信、遙控軟件平台，具備遠程服務與數據處理功能：支持ioses、安卓、PC多平台交互；采用7寸觸摸屏，可以監控每一路TSCI作狀態，實現參數設置和控製，保障功率因數可以達到0.99以上。 |
混合動態消諧補償係統 | AnCos-□/C□II型 | 控製方式靈活，釆用先進的主電路拓撲和控製算法，快速響應；一機多能，既可補償諧波，又可兼補無功；模塊化設計；釆用可靠的電容電疣器組合，防止出現諧振；基於穀歌Fliutter框架構建的遙信、遙控軟件平台，具備遠程服務與數據處理功能；支持ioses、安卓、PC多平台交互；采用7英寸大屏慕彩色觸摸屏以實現參數設置和控製，使用方便，易於操作和維護。 |
6.12充電樁運營收費平台硬件配置方案
應用場景 | 型號 | 圖 片 | 保護功能 |
充電樁管理平台 | AcrelCloud-9000 |
| 采用泛在物聯、雲計算、大數據、移動通訊、智能傳感等技術手段可為用戶提供能源數據采集、統計分析、能效分析、用能預警、設備管理等服務，平台可以廣泛應用於多種領域。 |
新能源汽車充電樁 | AEV-AC007D-LCD |
| 輸入輸出電壓：AC220V 1個充電接口，充電線長5米；輸出功率7km；掃碼、刷卡支付：標 配無線通訊：4G、WIFI、藍牙三選一（下單備注規格，無備注默認4G 通訊）。 |
AEV-DC060S |
| 直流60kw雙槍一體充電機 | |
AEV-DC120S |
| 直流120kw雙槍一體充電機 | |
智能電動車充電樁 | ACX10A係列 |
| 10路承載電流25a，單路輸出電流3A，單回路功率1000W，總功率5500W。充滿自停、斷電記憶、短路保護、過載保護、空載保護、故障回路識別、遠程升級、功率識別、獨立計量、告警上報。 ACX10A-TYHN：防護等級IP21，支持投幣、刷卡，掃碼、免費充電 ACX10A-TYN：防護等級IP21，支持投幣、刷卡，免費充電 ACX10A-YHW：防護等級IP65，支持刷卡，掃碼，免費充電 ACX10A-YHN：防護等級IP21，支持刷卡，掃碼，免費充電 ACX10A-YW：防護等級IP65，支持刷卡、免費充電 ACX10A-MW：防護等級IP65，僅支持免費充電 |
ACX2A係列 |
| 2路承載電流20A，單路輸出電流10A，單回路功率2200W，總功率4400W。充滿自停、斷電記憶、短路保護、過載保護、空載保護、故障回路識別、遠程升級、功率識別，報警上報。 ACX2A-YHN：防護等級IP21，支持刷卡、掃碼充電 ACX2A-HN：防護等級IP21，支持掃碼充電 ACX2A-YN：防護等級IP21，支持刷卡充電 |
6.13醫療隔離電源解決方案硬件配置方案
名稱 | 型號 | 圖片 | 功能 | |
IT配電監控係統 | GGF-800 |
| 基於觸摸屏軟件設計，具有遠程測量、遠程參數設置和遠程自檢等多種功能 | |
醫用隔離電源櫃 | GGF-I |
| 三相進單相出，包含單套隔離電源係統 | |
GGF-O | 三相進三相、單相出，包含單套或者多套隔離電源係統 | |||
絕緣監測儀 | AIM-M10 |
| 絕緣監測，隔離變壓器溫度監測，負載監測，接線判斷及故障報警功能；1路繼電器、1路RS485通訊、24VDC電源輸出 | |
AIM-M100 |
| 絕緣監測，隔離變壓器溫度監測，負載監測，接線判斷及故障報警功能；2路繼電器、2路RS485通訊 | ||
AIM-M200 |
| 絕緣監測，隔離變壓器溫度監測，負載監測，接線判斷及故障報警功能；2路繼電器、1路RS485通訊、1路CAN通訊；支持絕緣故障定位 | ||
儀用電源 | ACLP10-24 |
| 為AID係列報警與顯示儀提供24V穩壓電源 | |
HDR-60-24 | 為AIM-M200醫療智能絕緣監測儀、ASG150測試信號發生器、AIL150-4/AIL150-8絕緣故障定位儀和AID200集中報警與顯示儀提供24V穩壓電源 | |||
報警與顯示儀 | AID10 |
| 出現絕緣故障、過負載、變壓器溫升過高和接線故障時報警 | |
AID120 |
| 具有絕緣電阻、變壓器負荷率實時顯示功能；可遠程設置絕緣監測儀的報警閾值 | ||
AID150 |
| 采用RS485通訊，可遠程監測*多16套AIM-M10/AIM-M100/AIM-M200絕緣監測儀和AIM-R100剩餘電流監視儀的運行狀況，也可以遠程設置各類報警參數和遠程啟動儀表自檢。可實時監測與儀表通訊是否正常，並可記錄20條故障記錄 | ||
AID200 |
| 采用CAN通訊，可遠程監測*多16套AIM-M200絕緣監測儀的運行狀況，也可以遠程設置各類報警參數和遠程啟動儀表自檢。可實時監測與儀表通訊是否正常，並可記錄20條故障記錄 | ||
測試信號發生器 | ASG150 |
| 采用CAN通訊，可與其他設備進行數據交互。當係統出現絕緣故障時，可產生故障定位信號注入係統中，配合故障定位儀定位故障回路。且具有L1,L2斷線監測功能及故障所在線指示功能 | |
絕緣故障定位儀 | AIL150-4 |
| 采用CAN通訊，可與其他設備進行數據交互。配合測試信號發生器可實現故障定位功能 | *多可定位4個支路 |
AIL150-8 | *多可定位8個支路 | |||
電流互感器 | AKH-0.66P26 |
| 與AIM係列絕緣監測儀配套使用的保護型互感器。*大可測電流為50A，變比為2000:1 | |
醫用隔離變壓器 | AITR3150 |
| 單相隔離變壓器，電壓變比為1：1，用於將TN-S係統轉換為IT係統 | *大容量為：3150VA |
AITR5000 | *大容量為：5000VA | |||
AITR6300 | *大容量為：6300VA | |||
AITR8000 | *大容量為：8000VA | |||
AITR10000 | *大容量為：10000VA | |||
剩餘電流監測儀 | AIM-R100 |
| 12路剩餘電流監測，1路繼電器輸出，事件記錄，點陣LCD顯示，RS485/ModBUS通訊，報警範圍6mA~1A | |
剩餘電流互感器 | AKH-0.66/L-20 |
| 與AIM-R100剩餘電流監測儀搭配使用的剩餘電流互感器 | |
7.結語
未來，醫院將更加注重綠色環保和可持續發展，電氣節能技術將成為實現這一目標的重要手段。通過智能化控製係統、高效節能照明設備等技術的應用，醫院將大幅降低能耗，減少環境汙染，並提升醫療服務的質量和效率。電氣節能技術的發展能助力醫院建築向著更加智能、高效、環保方向的發展，為人們創造更加舒適健康的醫療環境。
參考文獻
[1]李飛，萬能文，王建軍，等.醫院建築電氣設計中節能技術應用分析[J].城市建築空
間，2022,29(S2):212-213.
[2]王作舟.醫院建築電氣設計中節能技術的應用探討[J].綠色環保建材，2021(12):77-78.
[3]魏雲輝.節能環保電氣新技術在現代化大型建築中的應用[J].皮革製作與環保科技，2021,2(8):142-143.
[4]施宇光.電氣節能技術在醫院建築中的應用微析[J].科技創新與應用.2020(30):155-156.
[5]吳鯉娜.電氣節能技術在醫院建築中的應用.
[6]香蕉视频色版免费企業微電網選型手冊2021.10版.
