WHD係列溫濕度控製器

•
•
•

• 產品簡介

  功能：

  WHD係列溫濕度控製器運用傳感器檢測櫃內的溫度與濕度值，並通過控製外接的風扇與加熱器對溫度與濕度值進行調節，可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。



  應用範圍：

  中高壓開關櫃、端子箱、環網櫃、箱變



  訂貨範例：

  具體型號：WHD46-22

  技術要求：濕度≧85%RH加熱除濕，≦80%停止；溫度≧40℃鼓風降溫，≦5℃加熱升溫。

  通訊協議：無

  輔助電源：AC/DC220V




• 技術參數

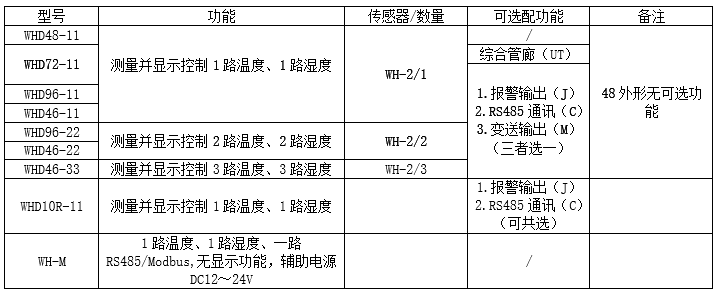

  WHD係列智能型溫濕度控製器

  技術參數			指    標
  測量範圍			溫度:-40.0℃~+99.9℃  濕度: 20%RH~90%RH
  精度			溫度：±1℃  濕度：±5%RH
  變送輸出			DC4-20mA或DC0-20mA
  控製參數設定範圍		加熱升溫	-40.0℃~+40.0℃
  		鼓風降溫	0.0℃~+100.0℃
  		濕度控製	20%RH~90%RH
  輸出觸點容量			5A/AC250V（無源接點）
  通訊			RS485，Modbus-RTU協議
  工頻耐壓			電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)
  絕緣電阻			≥100MΩ
  輔助電源	電壓		AC 85~265V  DC 100~350V
  	功耗		基本功耗(≤0.8VA)+繼電器功耗(每路≤0.7VA)
  平均無故障工作時間			≥50000小時
  工作環境	溫度		-10℃~+55℃
  	濕度		≤95%RH，不結露，無腐蝕性氣體
  	海拔		≤2500米













  WHD係列智能型溫濕度控製器

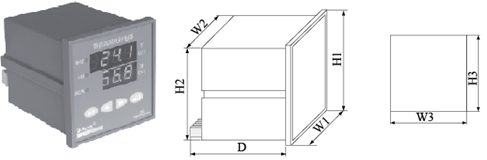

• 外形尺寸

  WHD48/72/96智能型溫濕度控製器



  型號	麵框尺寸（mm）		殼體尺寸（mm）			開孔尺寸（mm）
  	W1	H1	W2	H2	D	W3	H3
  WHD 48	48	48	43.8	43.8	84	44.5	44.5
  WHD 72	75	75	66	66	97.5	67	67
  WHD 96	96	96	86	86	85	88	88

  WHD46智能型溫濕度控製器

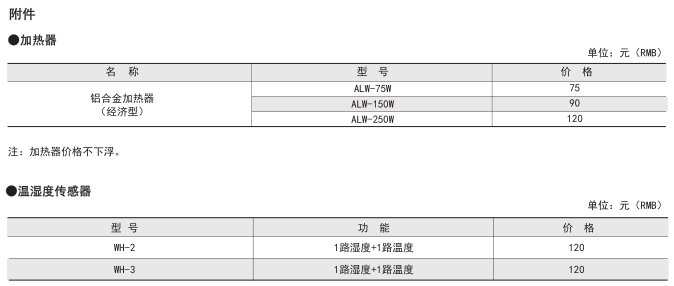

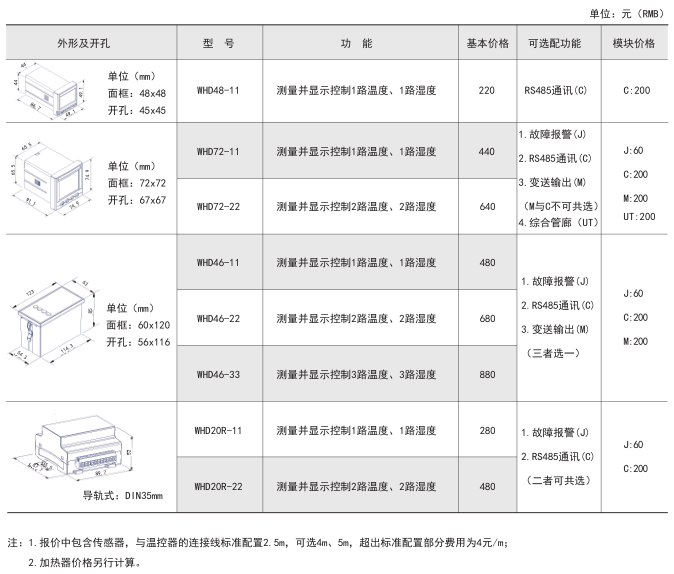

• 產品報價
