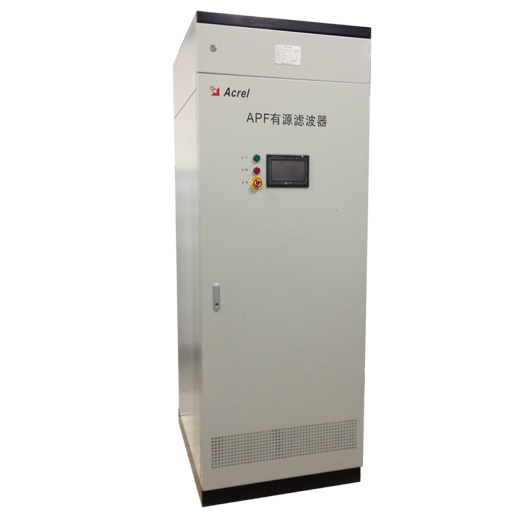

ANSVG-S-A無功有源濾波混合補償裝置

•
•
•

• 產品簡介

  功能：

  該係列無功諧波混合補償裝置並聯在整個供電係統中，通過互感器采集信號，根據電網中負載功率因數及諧波含量的變化控製內部的無功補償模塊與有源濾波模塊對係統進行無功補償及有源濾波。



  應用範圍：

  適用於補償電網中的無功電流，諧波電流以及不平衡電流等場合。



  訂貨範例：

  具體型號：ANSVG-S-A 120-50

  技術參數：無功補償容量120 Kvar，諧波補償電流50A

  電壓等級：380V

  防護等級：IP20（可按客戶要求定製）

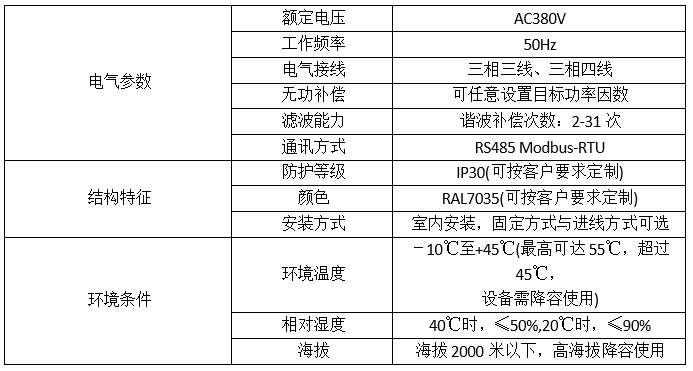

• 技術參數

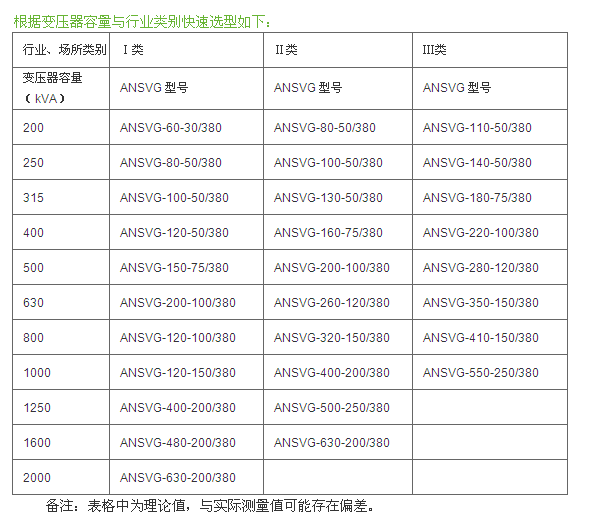

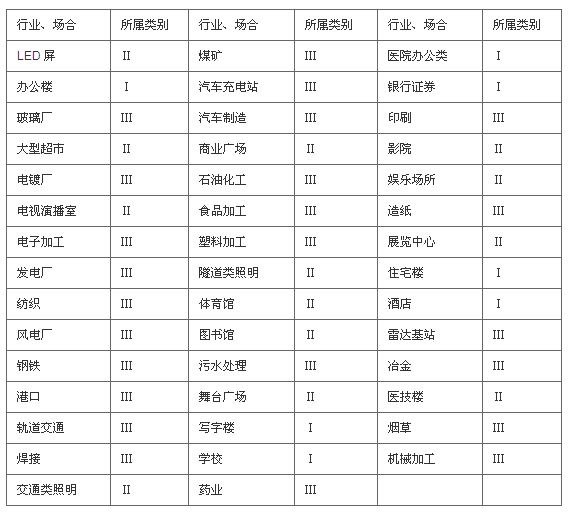

  為了方便進行快速選型，首先將行業進行分類，各行業所屬類別如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指無功補償容量，SL 是指變壓容量，ah 是諧波補償行業係數，η是指無功補償行業係數）：



  Ⅰ：係數 ah約為0.12，係數η 約為0.3，適用於寫字樓、住宅等諧波、無功需求相對較小的場合；

  Ⅱ：係數 ah約為0.20，係數η 約為0.4，適用於商業、軌道交通等諧波、無功需求相對中等的場合；

  Ⅲ：係數 ah約為0.25，係數 η約為0.55，適用於重工業、製造業等諧波、無功需求相對較大的場合；






• 外形尺寸

  為了方便進行快速選型，首先將行業進行分類，各行業所屬類別如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指無功補償容量，SL 是指變壓容量，ah 是諧波補償行業係數，η是指無功補償行業係數）：



  Ⅰ：係數 ah約為0.12，係數η 約為0.3，適用於寫字樓、住宅等諧波、無功需求相對較小的場合；

  Ⅱ：係數 ah約為0.20，係數η 約為0.4，適用於商業、軌道交通等諧波、無功需求相對中等的場合；

  Ⅲ：係數 ah約為0.25，係數 η約為0.55，適用於重工業、製造業等諧波、無功需求相對較大的場合；

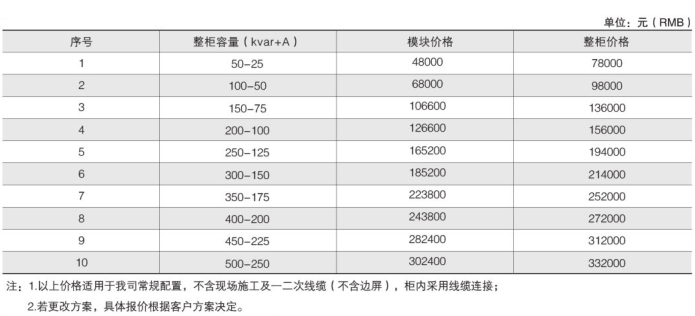

• 產品報價
